Характеристики

● Hot-Pluggable SFP пакет
● Дуплекс LC конектор
● 10 GHz ITU мрежа, C лента
● Захранване: +3.3V
● Метален корпус, за намаляване на електромагнитните смущения
● Консумирана мощност<1.5W
● Температурен диапазон: 0~ 70 градуса

Подробности за продукта

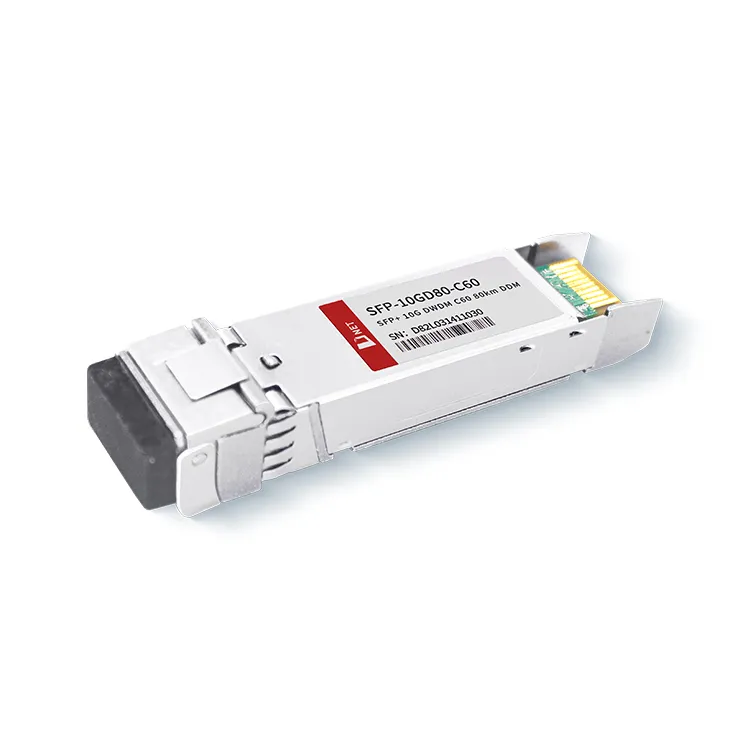

10G DWDM 80KM C60 оптичен приемо-предавател на D-net поддържа побитови скорости в диапазона от 9,95 до 11,3Gb/s. Използвайки DWDM технологията, този приемо-предавател позволява едновременното предаване на множество дължини на вълните през едно оптично влакно, като по този начин повишава капацитета на мрежата и оптимизира използването на честотната лента. Обозначението C60 означава, че модулът работи в обхвата на дължината на вълната на C-обхвата. Трансивърите SFP+ DWDM 80KM C60 обикновено се разполагат в 10GBASE-ZR/ZW Ethernet, Sonet OC-192/SDH, 10G Fibre Channel и DWDM мрежи.

Популярни тагове: SFP+10G DWDM C60 80km, Китай SFP+10G DWDM C60 80km производители, доставчици, фабрика, Кабел VR слушалки Тип пробив кабел, Оптичен приемо -предавател за регулациите, Високоскоростен кабел, кабел за детектори, Оптичен приемо -предавател за автоматизация, кабел за медийни плейъри

Абсолютни максимални оценки

Параметър	Символ	Мин.	Типично	Макс.	единица
Температура на съхранение	T_S	-40		+85	степен
Работна температура на кутията	T_A	0		70	степен
Максимално захранващо напрежение	Vcc	-0.5		4	V
Относителна влажност	RH	0		85	%

Електрически характеристики

(ТОП=0 до 70степен , VCC=3.135 до 3,465 волта)

Параметър	Символ	Мин.	Типично	Макс.	единица	Забележка
Захранващо напрежение	Vcc	3.135		3.465	V
Захранващ ток	Icc			450	mA
Консумирана мощност	P			1.5	W
Секция за предавател
Входен диференциален импеданс	R_в		100		Ω	1
Tx Input Single Ended DC Voltage Tolerance (Ref VeeT)	V	-0.3		4	V
Люлеене на диференциално входно напрежение	Вин, стр	180		700	mV	2
Изключване на напрежението на предаване	V_D	2		Vcc	V	3
Напрежение за разрешаване на предаване	V_EN	Ви		Ви+0.8	V
Секция приемник
Толеранс на изходното напрежение с единичен край	V	-0.3		4	V
Rx изходно диференциално напрежение	Vo	300		850	mV
Време на нарастване и спадане на Rx изхода	Tr/Tf	30			пс	4
LOS грешка	V_{LOS грешка}	2		Vcc_ХОСТ	V	5
LOS Нормално	V_{LOS норма}	Ви		Ви+0.8	V	5

Оптични параметри

(ТОП=0 до 70степен , VCC=3.135 до 3,465 волта)

Параметър	Символ	Мин.	Типично	Макс.	единица	Забележка
Секция за предавател
Оптична дължина на вълната - край на живота	λ	X-100	X	X+100	следобед
Оптична дължина на вълната-начало на живота	λ	X-25	X	X+25	следобед
Средна оптична мощност	Pavg	0		+5	dBm	1
Изключване на лазера	Пуф			-30	dBm
Коефициент на изчезване	спешна помощ	8.2			dB
Наказание за дисперсия на предавателя	TDP			3.0	dB	2
Шум с относителна интензивност	Рин			-128	dB/Hz	3
Толерантност на оптични загуби при връщане		20			dB
Секция приемник
Централна дължина на вълната	λr	1480		1565	nm
Los Assert	LOS_A	-40		-	dBm
Лос Десерт	LOS_D			-24	dBm
Лос хистерезис	LOS_H	0.5			dB
Претоварване	сб	-7			dBm	5
Отражателна способност на приемника	Rrx			-12	dB

Информация за поръчка

Номер на част	Описание
SFP-10GD80-C60	10G DWDM 80KM C60 трансивър с горещо включване, дуплекс LC, +3.3V, 100GHz, DWDM EML&APD, единичен режим

ЧЗВ

1. Какво е DWDM SFP?
О: Оптичният модул DWDM SFP принадлежи към вид WDM оптичен модул. Трансивърът SFP+ DWDM 80KM C60 приема DWDM технология, която използва различни дължини на вълните за повторно използване на множество оптични сигнали в оптично влакно за предаване на данни.

2. Какъв SFP е необходим за връзка на дълги разстояния?
О: Стандартните SFP устройства в единичен режим могат да предават до 10 км, докато SFP устройствата с разширен единичен режим до 80 км. За по-къси разстояния и по-евтин вариант многорежимните SFP са чудесно решение. Стандартният многорежимен SFP може да предава до 500 метра, докато разширеният многорежимен SFP до 2 километра.
