Характеристики
● 10 GHz ITU мрежа, C лента
● DWDM EML предавател, APD фотодетектор
● Разстояние на предаване на SMF връзка до 80 км
● Със съвместим интерфейс за цифров диагностичен мониторинг SFF 8472
● Консумирана мощност<1.5W
● Съвместим с RoHS
Приложения
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G оптичен канал
● DWDM мрежи
Подробности за продукта

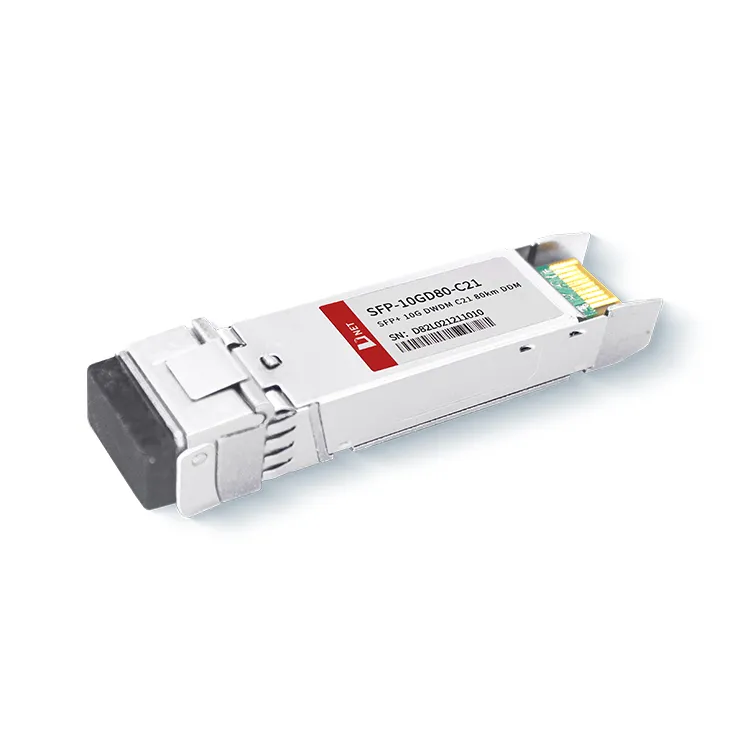

SFP-10GD80-C21 е проектиран за 10Gb/s серийни оптични комуникационни приложения, където преобразува 10Gb/s сериен поток от електрически данни в съответен 10Gb/s оптичен изходен сигнал и обратно, конвертиране на 10Gb/s оптичен входен сигнал обратно в 10Gb/s сериен поток от електрически данни. Той използва DWDM EML (електро-абсорбционно модулиран лазер) предавател и APD (лавинен фотодиод) фотодетектор. Използването на метална обвивка минимизира електромагнитните смущения и продуктът е съвместим със стандартите RoHS.
Популярни тагове: SFP+10G DWDM C21 80km, Китай SFP+10G DWDM C21 80km производители, доставчици, фабрика, SFP-10G-DWDM-C21-40, SFP-10G-DWDM-C21-80, SFP-10G-DWDM-C60-40, SFP-10G-DWDM-C60-80
Абсолютни максимални оценки
|
Параметър |
Символ |
Мин. |
Типично |
Макс. |
единица |
|
Температура на съхранение |
TS |
-40 |
+85 |
степен |
|
|
Работна температура на кутията |
TA |
0 |
70 |
степен |
|
|
Максимално захранващо напрежение |
Vcc |
-0.5 |
4 |
V |
|
|
Относителна влажност |
RH |
0 |
85 |
% |
Електрически характеристики
(ТОП=0 до 70степен , VCC=3.135 до 3,465 волта)
|
Параметър |
Символ |
Мин. |
Типично |
Макс. |
единица |
Забележка |
|
Захранващо напрежение |
Vcc |
3.135 |
3.465 |
V |
||
|
Захранващ ток |
Icc |
450 |
mA |
|||
|
Консумирана мощност |
P |
1.5 |
W |
|||
|
Секция за предавател |
||||||
|
Входен диференциален импеданс |
Rв |
100 |
Ω |
1 |
||
|
Tx Input Single Ended DC Voltage Tolerance (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Люлеене на диференциално входно напрежение |
Вин, стр |
180 |
700 |
mV |
2 |
|
|
Изключване на напрежението на предаване |
VD |
2 |
Vcc |
V |
3 |
|
|
Напрежение за разрешаване на предаване |
VEN |
Ви |
Ви+0.8 |
V |
||
|
Секция приемник |
||||||
|
Толеранс на изходното напрежение с единичен край |
V |
-0.3 |
4 |
V |
||
|
Rx изходно диференциално напрежение |
Vo |
300 |
850 |
mV |
||
|
Време на нарастване и спадане на Rx изхода |
Tr/Tf |
30 |
пс |
4 |
||
|
LOS грешка |
VLOS грешка |
2 |
VccХОСТ |
V |
5 |
|
|
LOS Нормално |
VLOS норма |
Ви |
Ви+0.8 |
V |
5 |
|
Забележка
1. Свързан директно към TX входни щифтове за данни. AC свързване от щифтове към лазерен драйвер IC.
2. 20%-80%
3. В 100 ома диференциално прекратяване.
4. LOS е изход с отворен колектор. Трябва да се изтегли с 4,7k – 10kΩ на хост борда. Нормалната работа е логическа 0; загубата на сигнал е логическа 1. Максималното изтеглящо напрежение е 5,5 V.
Оптични параметри
(ТОП=0 до 70степен , VCC=3.135 до 3,465 волта)
|
Параметър |
Символ |
Мин. |
Типично |
Макс. |
единица |
Забележка |
|
Секция за предавател |
||||||
|
Оптична дължина на вълната - край на живота |
λ |
X-100 |
X |
X+100 |
следобед |
|
|
Оптична дължина на вълната-начало на живота |
λ |
X-25 |
X |
X+25 |
следобед |
|
|
Средна оптична мощност |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Изключване на лазера |
Пуф |
-30 |
dBm |
|||
|
Коефициент на изчезване |
спешна помощ |
8.2 |
dB |
|||
|
Наказание за дисперсия на предавателя |
TDP |
3.0 |
dB |
2 |
||
|
Шум с относителна интензивност |
Рин |
-128 |
dB/Hz |
3 |
||
|
Толерантност на оптични загуби при връщане |
20 |
dB |
||||
|
Секция приемник |
||||||
|
Централна дължина на вълната |
λr |
1480 |
1565 |
nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Лос Десерт |
LOSD |
-24 |
dBm |
|||
|
Лос хистерезис |
LOSH |
0.5 |
dB |
|||
|
Претоварване |
сб |
-7 |
dBm |
5 |
||
|
Отражателна способност на приемника |
Rrx |
-12 |
dB |
|||
Забележка
1. 12dB отражение.
2. Условия за изпитване на приемник под напрежение съгласно IEEE802.3ae. CSRS тестването изисква хост платката да е съвместима с SFF-8431.
3. Претоварване на приемника, посочено в OMA и при най-лошо всеобхватно стресово състояние.
Информация за поръчка
|
Номер на част |
Описание |
|
SFP-10GD80-C21 |
10Gb/s 80km DWDM SFP+ трансивър с горещо включване, дуплекс LC, +3.3V, 100GHz, DWDM EML&APD, единичен режим |
ЧЗВ
1. Какво е 10G dwdm 80 км?
О: 10G DWDM 80 км се отнася до вид оптична комуникационна технология, която позволява предаване на данни със скорост 10G на разстояние от 80 км с помощта на DWDM. DWDM е техника, която позволява множество оптични сигнали, всеки от които се носи на различна дължина на вълната, да бъдат комбинирани и предадени по едно оптично влакно. Това позволява ефективното използване на наличната честотна лента и увеличава капацитета на оптичната мрежа.
2. Каква е разликата между CWDM и DWDM SFP?
О: Диапазонът на дължината на вълната на CWDM SFP е 1270-1610 nm. Максималното разстояние на предаване е 120 км. DWDM SFP обаче има максимална дължина на вълната от 1620 nm и максимално разстояние на предаване от 200 km.
