Характеристики на продукта
●Поддържа битрейт до 25.78Gbps
●Включва SFP+ отпечатък с възможност за горещо включване
● Оборудван с 1310nm DFB лазер и PIN фотодиод, позволяващ до 10 км предаване през SMF
●Съвместим със спецификациите SFP+ MSA и SFF-8472, включващ дуплексен LC съд
●Съвместим с RoHS
●Работи с едно захранване +3.3V
●Включва цифрово диагностично наблюдение в реално време
● Температурен диапазон на работния корпус: Стандартен 0 градус до +70 градус
Приложения
● 25GBASE-LR
Подробности за продукта

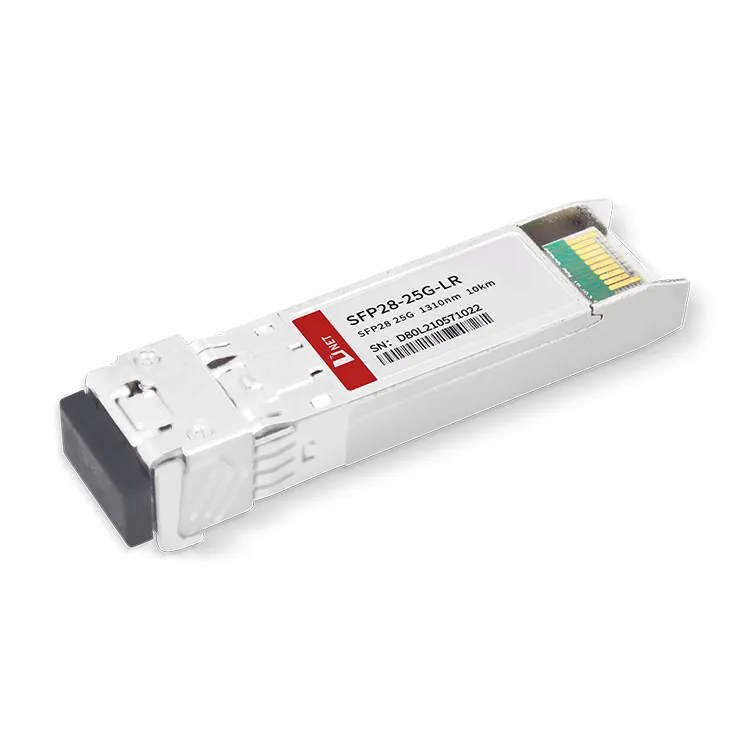

Трансивърите SFP28 са високопроизводителни, рентабилни модули, способни да поддържат скорост на предаване на данни от 25,78 Gbps и да улесняват разстояние на предаване от 10 км през едномодово влакно (SMF).
Тези трансивъри се състоят от три ключови компонента: DFB лазерен предавател, PIN фотодиод, който е интегриран с транс-импедансен предусилвател (TIA) и контролен блок MCU. Всички модули отговарят на стандартите за лазерна безопасност клас I.
Популярни тагове: SFP28 25G LR 10KM трансивър модул, Китай SFP28 25G LR 10KM трансивър модул производители, доставчици, фабрика, SFP28-25G-SR
Абсолютни максимални оценки
|
Параметър |
Символ |
Мин |
Макс |
единица |
|
Захранващо напрежение |
Vcc |
-0.5 |
4 |
V |
|
Температура на съхранение |
Ц |
-40 |
+85 |
степен |
|
Работна влажност |
- |
5 |
85 |
% |
Препоръчителни условия на работа
|
Параметър |
Символ |
Мин |
Типично |
Макс |
единица |
|
Работна температура на кутията |
Tc |
0 |
+70 |
степен |
|
|
Захранващо напрежение |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
Захранващ ток |
Icc |
400 |
mA |
||
|
Скорост на данни |
25.78 |
Gbps |
Оптични и електрически характеристики
|
Параметър |
Символ |
Мин |
Типично |
Макс |
единица |
Бележки |
||
|
Предавател |
||||||||
|
Централна дължина на вълната |
λc |
1270 |
1310 |
1350 |
nm |
|||
|
Спектрална ширина (-20dB) |
Δλ |
1 |
nm |
|||||
|
Коефициент на потискане на страничния режим |
SMSR |
30 |
- |
dB |
||||
|
Средна изходна мощност |
Pнавън |
-6 |
2 |
dBm |
1 |
|||
|
Коефициент на изчезване |
спешна помощ |
3.5 |
dB |
|||||
|
Диференциал на люлеенето на входни данни |
VIN |
180 |
850 |
mV |
2 |
|||
|
Входен диференциален импеданс |
ZIN |
90 |
100 |
110 |
Ω |
|||
|
Изключване на TX |
Деактивиране |
2.0 |
Vcc |
V |
||||
|
Активиране |
0 |
0.8 |
V |
|||||
|
TX грешка |
Грешка |
2.0 |
Vcc |
V |
||||
|
нормално |
0 |
0.8 |
V |
|||||
|
приемник |
||||||||
|
Централна дължина на вълната |
λc |
1260 |
1600 |
nm |
||||
|
Чувствителност на приемника |
-13.3 |
dBm |
3,4 |
|||||
|
Претоварване на приемника |
2 |
dBm |
3,4 |
|||||
|
LOS Де-Асерт |
LOSD |
-15 |
dBm |
|||||
|
LOS Утвърждение |
LOSA |
-30 |
dBm |
|||||
|
LOS Хистерезис |
0.5 |
dB |
||||||
|
Диференциал на люлеенето на изхода на данни |
Vнавън |
300 |
900 |
mV |
5 |
|||
|
LOS |
високо |
2.0 |
Vcc |
V |
||||
|
ниско |
0.8 |
V |
||||||
Бележки:
1. Оптичната мощност се пуска в SMF.
2. PECL вход, вътрешно AC-свързан и прекратен.
3. Измерено с PRBS 231-1 тестова схема @25.78Gps, BER По-малко или равно на 5×10-5.
4. Измерено с PRBS 231-1 тестова схема @10.3125Gps, BER По-малко или равно на 1×10-12.
Битове 110.3 и битове 118.3 контролират режимите на заключване на вътрешния ретаймер или CDR, Стойността по подразбиране е "1".
5. Вътрешно AC-свързан.
|
Бит 110.3 от A2h |
Бит 118.3 от A2h |
RX скорост на предаване на данни |
Скорост на предаване на данни |
Състояние на RX CDR |
Състояние на TX CDR |
|
Висок/1 |
Висок/1 |
24.33G/25.78G |
24.33G/25.78G |
Избор на CDR |
Избор на CDR |
|
Висок/1 |
Ниско/0 |
24.33G/25.78G |
9.95G/10.31G |
Избор на CDR |
CDR байпас |
|
Ниско/0 |
Висок/1 |
9.95G/10.31G |
24.33G/25.78G |
CDR байпас |
Избор на CDR |
|
Ниско/0 |
Ниско/0 |
9.95G/10.31G |
9.95G/10.31G |
CDR байпас |
CDR байпас |
Информация за поръчка
|
Номер на част |
Описание |
|
SFP28-25G-LR |
25Gbps SFP28 трансивър, единичен режим, 10 км обхват |
ЧЗВ
1. Можете ли да поставите SFP+ в SFP28 порт?
О: Да, но когато е свързан към SFP + трансивъра, този порт може да поддържа само до 10 Gbps интернет скорости.
2. Какво е QSFP28 и SFP28?
О: И двете имат различни размери и протоколни стандарти. Модулът SFP28 се определя като поддържащ скорост на предаване на едно превозно средство от 25GB, а QSFP28 поддържа четири 25Gbit/s канала с обща скорост на предаване на данни от 100G
3. Каква скорост поддържа SFP28?
О: Оптичният модул SFP 28 има скорост на предаване от 25Gbps, използвайки LC конектор.
