Описание

Технически параметри

Характеристики

● Оперативна скорост на данни до 25.78Gbps
● До 10 км разстояние на предаване
● Висока чувствителност Pin фотодиод и TIA
● LC дуплексен конектор
● 20-пинов конектор с възможност за горещо включване
● Ниска консумация на енергия<1 W
● -20 до 70 градуса работен широк температурен диапазон
● Единично захранване +3.3V±5%.
● Съвместим със SFF-8472
● Напълно RoHS съвместим

Подробности за продукта

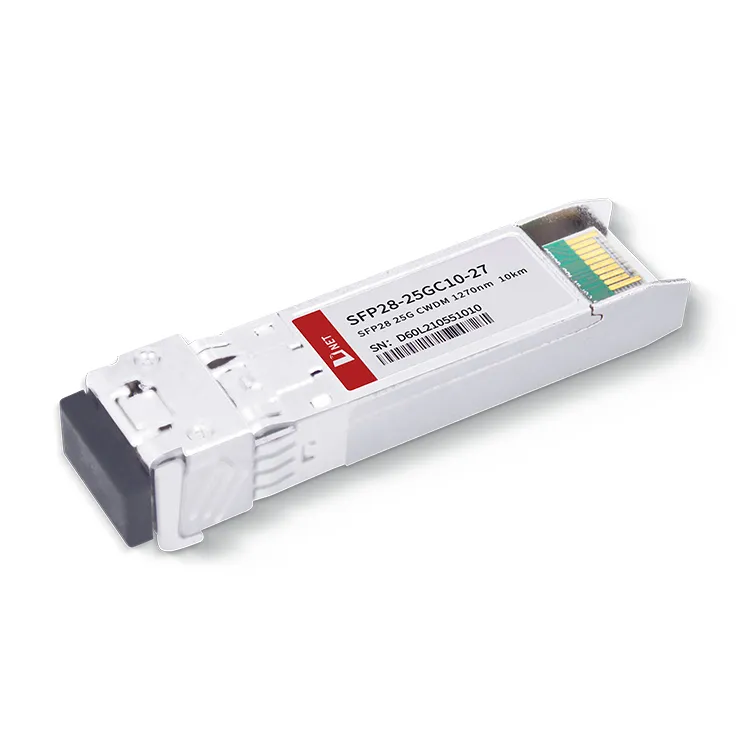

25G CWDM 1270nm 10KM модул на D-net използва CWDM DML лазер и PIN приемник. И двата канала за приемане и предаване включват вградена CDR верига, способна да поддържа максимална скорост до 25,78Gbps. 25G 1270nm 10KM цветен оптичен трансивър е проектиран да пести ресурси от влакна, като по този начин ефективно намалява общите оперативни разходи за доставчиците на услуги. Модулът 25G 1270nm 10KM се придържа към стандартите SFF-8472 и RoHS. Приемопредавателният модул 25G SFP28 CWDM 10KM намира широко приложение в взаимосвързаността на центрове за данни, мрежи за оптично предаване на комуникационни оператори, мрежи за пренос на безжични базови станции и корпоративни Ethernet сценарии.

Популярни тагове: SFP28 CWDM 1270nm трансивър модул, Китай SFP28 CWDM 1270nm трансивър модул производители, доставчици, фабрика, SFP28-25G-SR

Абсолютни максимални оценки

Параметър	Символ	единица	Мин	Макс
Температурен диапазон на съхранение	Ц	^oC	-40	85
Относителна влажност	RH	%	0	95
Максимално захранващо напрежение	Vcc3	V	-0.5	4.0

Препоръчителни условия на работа

Параметър	Символ	единица	Мин	Тип	Макс
Температурен диапазон на работния корпус	Tc	^oC	-20		70
Захранващо напрежение	Vcc	V	3.14	3.3	3.46
Побитова скорост	БР	Gb/s		25.78
Коефициент на битова грешка	BER				5*10^-5
Максимална поддържана дължина на връзката	L	Км			10

Определение на електрически портове

Параметър	Символ	единица	Мин	Тип	Макс	Забележка
Захранващо напрежение	V_CC	V	3.14	3.3	3.46
Консумирана мощност	P	mW			1000
Предавател
Входен диференциален импеданс	R_IN	Ω		100
Еднопосочна люлка за въвеждане на данни	V_IN	mVp-p	90		450
Изключване на напрежението на предаване	V_DIS	V	2		V_CCHOST
Напрежение за разрешаване на предаване	V_EN	V	V_ЕЕ		V_ЕЕ+0.8
Напрежение за потвърждаване на грешка при предаване	V_FA	V	2		V_CCHOST
Напрежение за деактивиране на грешка при предаване	V_FDA	V	V_ЕЕ		V_ЕЕ+0.4
приемник
Еднопосочна люлка на изхода на данни	V_OD	mVp-p	200		450
LOS грешка	V_LOSFT	V	2		V_CCHOST
LOS Нормално	V_LOSNR	V	V_ЕЕ		V_ЕЕ+0.4

Оптични характеристики

(Tc=0 до 70 oC и Vcc= 3.14 до 3,46V)

Параметър	Символ	единица	Мин	Тип	Макс	Забележка
Номинална дължина на вълната	λ	nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Дрейф на дължината на вълната	Δλ	nm	-6.5		+6.5
Средна изходна мощност	пав	dBm	-3		2
Спектрална ширина (-20dB)	s	nm			1
Коефициент на изчезване	спешна помощ	dB	3.5
Коефициент на потискане на страничния режим	SMSR	dB	30
Средна стартова мощност на ИЗКЛЮЧЕН предавател	POFF	dBm			-30
Шум с относителна интензивност	RIN	dB/Hz			-128
Централна дължина на вълната	λC	nm	1260		1620
Чувствителност на приемника (OMA)	RSENSE	dBm			-11.3	1
Претоварване на приемника (OMA)	Pmax	dBm	2.2
Оптична обратна загуба		dB			-26
LOS Утвърждение	ЛОСА	dBm	-30
LOS Де-Асерт LOS	ЗАГУБЕН	dBm			-17
LOS Хистерезис		dB	0.5

Note1: Measured at 25.78125Gb/s,ER>3,5 dBm, PRBS 231-1 и BER по-добър или равен на 5E-5;

Информация за поръчка

Номер на част	Описание
SFP28-25GC10-27	25G CWDM 1270nm 10KM LC оптичен трансивър

ЧЗВ

1. Какво е 25G SFP28 порт?

A: SFP28 портът на D-NET е за 25G скоростен порт, подобен на този на 10G SFP+ порт.

2. SFP28 Ethernet ли е?

A: Ethernet SFP28 е за клиенти, които внедряват 25GbE, SFP28 модул, базиран на пакетната форма на SFP+, поддържа 25G Ethernet стандарт. Обратната съвместимост с 10GbE осигурява естествен път за миграция за клиенти, които се нуждаят от повече честотна лента.
