Приложения
● 10GBASE-ZR/ZW Ethernet
● SONET OC-192/ SDH STM-64
● 10G оптичен канал
● OTN OTU2e
Подробности за продукта

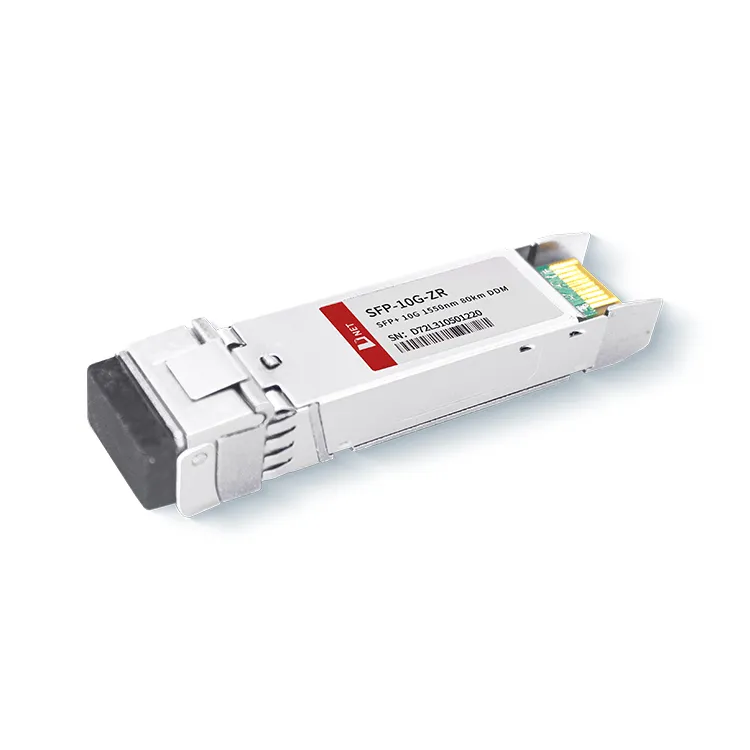

10G SFP+ ZR 80KM приемо-предавателен модул от D-NET преобразува 10Gb/s сериен поток от електрически данни в 10Gb/s оптичен изходен сигнал и обратното, преобразувайки 10Gb/s оптичен входен сигнал обратно в 10Gb/s серийни електрически данни поток. Модулът се придържа към напълно съвместимия SFP форм фактор, предлагайки възможност за горещо включване, улеснявайки лесни надстройки на оптични портове и осигурявайки ниски емисии на електромагнитни смущения (EMI).
Популярни тагове: SFP+10G ZR 1550nm 80km трансивър модул, Китай SFP+10G ZR 1550nm 80km трансивър модул производители, доставчици, фабрика, Диагностичен път SFP+ приемо -предавател, Миграционен път SFP+ приемо -предав, Лесен за инсталиране път SFP+ приемо-предавател, Управляван път SFP+ приемо -предавател, Мрежа с висока наличност SFP+ приемо-предав, Замяна на мрежа SFP+ приемо -предавател
Абсолютни максимални оценки
|
Параметър |
Символ |
Мин. |
Типично |
Макс. |
единица |
|
|
Температура на съхранение |
TS |
-40 |
+85 |
степен |
||
|
Работна температура на кутията |
Търговски |
TA |
0 |
70 |
степен |
|
|
Индустриален |
TA |
|||||
|
Максимално захранващо напрежение |
Vcc |
-0.5 |
4 |
V |
||
|
Относителна влажност |
RH |
0 |
85 |
% |
||
Електрически характеристики
(ГОРЕ=0 до 70 градуса, VCC=3.135 до 3,465 волта)
|
Параметър |
Символ |
Мин. |
Типично |
Макс. |
единица |
Забележка |
|
Захранващо напрежение |
Vcc |
3.135 |
3.465 |
V |
||
|
Захранващ ток |
Icc |
500 |
mA |
|||
|
Консумирана мощност |
P |
1.8 |
W |
|||
|
Секция за предавател |
||||||
|
Входен диференциален импеданс |
Rв |
100 |
Ω |
1 |
||
|
Tx Input Single Ended DC Voltage Tolerance (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Люлеене на диференциално входно напрежение |
Вин, стр |
180 |
700 |
mV |
2 |
|
|
Изключване на напрежението на предаване |
VD |
2 |
Vcc |
V |
3 |
|
|
Напрежение за разрешаване на предаване |
VEN |
Ви |
Ви+0.8 |
V |
||
|
Секция приемник |
||||||
|
Толеранс на изходното напрежение с единичен край |
V |
-0.3 |
4 |
V |
||
|
Rx изходно диференциално напрежение |
Vo |
300 |
850 |
mV |
||
|
Време на нарастване и спадане на Rx изхода |
Tr/Tf |
30 |
пс |
4 |
||
|
LOS грешка |
VLOS грешка |
2 |
VccХОСТ |
V |
5 |
|
|
LOS Нормално |
VLOS норма |
Ви |
Ви+0.8 |
V |
5 |
|
Оптични параметри
(ГОРЕ=0 до 70 градуса, VCC=3.135 до 3,465 волта)
|
Параметър |
Символ |
Мин. |
Типично |
Макс. |
единица |
Забележка |
|
Секция за предавател |
||||||
|
Централна дължина на вълната |
λt |
1530 |
1550 |
1565 |
nm |
|
|
спектрална ширина |
△λ |
0.3 |
nm |
|||
|
Средна оптична мощност |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Оптична мощност OMA |
Пома |
-2.1 |
dBm |
|||
|
Изключване на лазера |
Пфф |
-30 |
dBm |
|||
|
Коефициент на изчезване |
спешна помощ |
8.2 |
dB |
|||
|
Наказание за дисперсия на предавателя |
TDP |
3.0 |
dB |
2 |
||
|
Шум с относителна интензивност |
Рин |
-128 |
dB/Hz |
3 |
||
|
Толерантност на оптични възвратни загуби |
21 |
dB |
||||
|
Секция приемник |
||||||
|
Централна дължина на вълната |
λr |
1260 |
1600 |
nm |
||
|
Чувствителност на приемника |
Сен |
-23 |
dBm |
4 |
||
|
Чувствителност при стрес (OMA) |
СенСВ |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Лос Десерт |
LOSD |
-24 |
dBm |
|||
|
Лос хистерезис |
LOSH |
0.5 |
dB |
|||
|
Претоварване |
сб |
-7 |
dBm |
5 |
||
|
Отражателна способност на приемника |
Rrx |
-26 |
dB |
|||
Забележка
1. 12dB отражение.
2. Данните за средната мощност са само информативни, съгласно IEEE802.3ae.
3. Цифрата TWDP изисква хост платката да бъде SFF-8431съвместима. TWDP се изчислява с помощта на кода на Matlab, предоставен в клауза 68.6.6.2 на IEEE802.3ae.
Информация за поръчка
|
Номер на част |
Описание |
|
SFP-10G-ZR |
10G SFP+ ZR 80KM трансивър модул, Hot Pluggable, Duplex LC, +3.3V, 1550nm EML&APD, Единичен режим |
ЧЗВ
1. Какъв е обхватът на 10G ZR?
О: За 10G 80KM 1550nm оптична изходна мощност и дължина на вълната (1550nm) се проверяват на оптични спектрални анализатори. Максималният обхват от 80 км над действителния (не симулиран) SMF, едномодов оптичен кабел.
2. Каква е разликата между SFP ER и ZR?
О: SFP-10G-ER постига разстояние на предаване до 40 км чрез едномодово оптично влакно. SFP-10G-ZR има дължина на вълната 1550 nm, поддържа разстояние на предаване до 80 km по стандартно едномодово влакно и се използва широко в 10GBASE-ZR / ZW Ethernet и 10G Fiber канал.
3. Какъв е диапазонът на оптична мощност на предаване за 10G ZR SFP?
О: Максималната оптична предавателна мощност на 10G 80KM 1550nm модул на D-NET е 4,0 dBm, а минималната е 0 dBm.
