Подробности за продукта

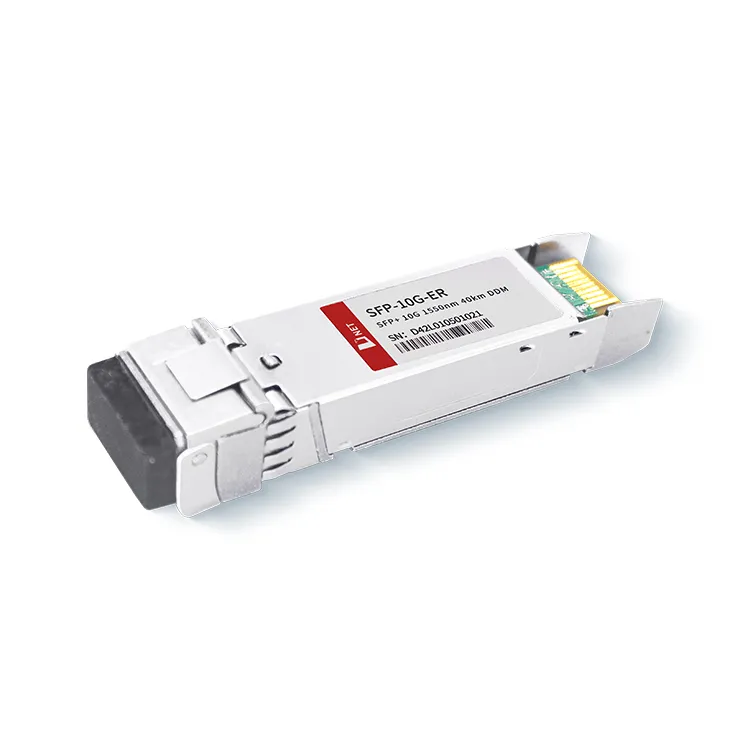

10G SFP+ ER 40KM приемо-предавателен модул разполага с цифрова диагностична функция, която позволява наблюдение в реално време на работното състояние и параметрите на производителността на модула. Модулът 10G 40KM 1310nm е идеален за предаване на оптични влакна и отговаря на изискванията за мрежово предаване на средни до дълги разстояния на 10G Ethernet.
Популярни тагове: SFP+10G 1310nm ER 40KM трансивър модул, Китай SFP+10G 1310nm ER 40KM трансивър модул производители, доставчици, фабрика, Пътят на оперативната съвместимост SFP+ приемо -предавател, Пътят без поддръжка SFP+ приемо-предавател, Лесен за инсталиране път SFP+ приемо-предавател, неуправляем път SFP+ приемо -предав, Път на съвместимост SFP+ приемо -предав, Диагностичен път SFP+ приемо -предавател
Абсолютни максимални оценки
|
Параметър |
Символ |
Мин. |
Типично |
Макс. |
единица |
|
|
Температура на съхранение |
TS |
-40 |
+85 |
степен |
||
|
Работна температура на кутията |
Търговски |
TA |
0 |
70 |
степен |
|
|
Индустриален |
TA |
-40 |
+85 |
степен |
||
|
Максимално захранващо напрежение |
Vcc |
-0.5 |
4 |
V |
||
|
Относителна влажност |
RH |
0 |
85 |
% |
||
Електрически характеристики
(ГОРЕ=0 до 70 градуса, VCC=3.135 до 3,465 волта)
|
Параметър |
Символ |
Мин. |
Типично |
Макс. |
единица |
Забележка |
|
Захранващо напрежение |
Vcc |
3.135 |
3.465 |
V |
||
|
Захранващ ток |
Мнс |
400 |
мА |
|||
|
Консумирана мощност |
P |
1.5 |
W |
|||
|
Секция за предавател |
||||||
|
Входен диференциален импеданс |
Rв |
100 |
Ω |
1 |
||
|
Tx Вход Единичен Край DC Напрежение Толеранс (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Люлеене на диференциално входно напрежение |
Вин, стр |
180 |
700 |
mV |
2 |
|
|
Изключване на напрежението на предаване |
VD |
2 |
Vcc |
V |
3 |
|
|
Напрежение за разрешаване на предаване |
VBG |
Ви |
Ви+0.8 |
V |
||
|
Секция приемник |
||||||
|
Толеранс на изходното напрежение с единичен край |
V |
-0.3 |
4 |
V |
||
|
Rx изходно диференциално напрежение |
Во |
300 |
850 |
mV |
||
|
Време на нарастване и спадане на Rx изхода |
Tr/Tf |
30 |
пс |
4 |
||
|
LOS грешка |
VLOS грешка |
2 |
VccХОСТ |
V |
5 |
|
|
LOS Нормално |
VLOS норма |
Ви |
Ви+0.8 |
V |
5 |
|
Забележка
1. Свържете директно към TX входния щифт за данни. AC свързване от щифта към лазерния драйвер IC.
2. Според SFF-8431 версия 3.0
3. В диференциалните краища на 100 ома.
Оптични параметри
(ГОРЕ=0 до 70 градуса, VCC=3.135 до 3,465 волта)
|
Параметър |
Символ |
Мин. |
Типично |
Макс. |
единица |
Забележка |
|
Секция за предавател |
||||||
|
Централна дължина на вълната |
λt |
1530 |
1550 |
1565 |
nm |
|
|
спектрална ширина |
△λ |
0.3 |
nm |
|||
|
Средна оптична мощност |
Pavg |
-1 |
+4 |
Мокпо |
1 |
|
|
Оптична мощност OMA |
Пома |
-2.1 |
Мокпо |
|||
|
Изключване на лазера |
Пуф |
-30 |
Мокпо |
|||
|
Коефициент на изчезване |
спешна помощ |
6 |
dB |
|||
|
Наказание за дисперсия на предавателя |
TDP |
3.0 |
dB |
2 |
||
|
Шум с относителна интензивност |
Рин |
-128 |
dB/Hz |
3 |
||
|
Толерантност на оптични загуби при връщане |
20 |
dB |
||||
|
Секция приемник |
||||||
|
Централна дължина на вълната |
λr |
1260 |
1600 |
nm |
||
|
Чувствителност на приемника |
Сен |
-16 |
Мокпо |
4 |
||
|
Чувствителност при стрес (OMA) |
СенСВ |
-14 |
Мокпо |
4 |
||
|
Los Assert |
ЛОСA |
-27 |
- |
Мокпо |
||
|
Лос Десерт |
LOSD |
-17 |
Мокпо |
|||
|
Лос хистерезис |
ЛОСH |
0.5 |
dB |
|||
|
Претоварване |
сб |
0 |
Мокпо |
5 |
||
|
Отражателна способност на приемника |
Rrx |
-26 |
dB |
|||
Забележка
1. Данните за средната мощност са само информативни, съгласно IEEE802.3ae.
2. Условия за изпитване на приемник под напрежение съгласно IEEE802.3ae. CSRS тестването изисква хост платката да е съвместима с SFF-8431.
3. Претоварване на приемника, посочено в OMA и при най-лошо всеобхватно стресово състояние.
Информация за поръчка
|
Номер на част |
Описание |
|
SFP-10G-ER |
10G SFP+ ER 40KM трансивър модул, Hot Pluggable, Duplex LC, +3.3V, 1310nm EML, Единичен режим |
ЧЗВ
1. Какъв е обхватът на 10G ER SFP?
О: 10G 40KM 1310nm на D-NET може да предава до 40 км през едномодово оптично влакно. Той се използва широко в мрежата за обаждания и предаване на базови станции.
2. Каква е разликата между 10GBASE-LR и ER?
О: 10G-LR на D-net има разстояние на предаване от 10 км по едномодово оптично влакно с дължина на вълната 1310 nm. Модулът SFP+ ER 40KM е до 40 км чрез едномодово влакно. Връзките на по-малко от 20 км трябва да се разпаднат поради мощността на лазера.
