Подробности за продукта

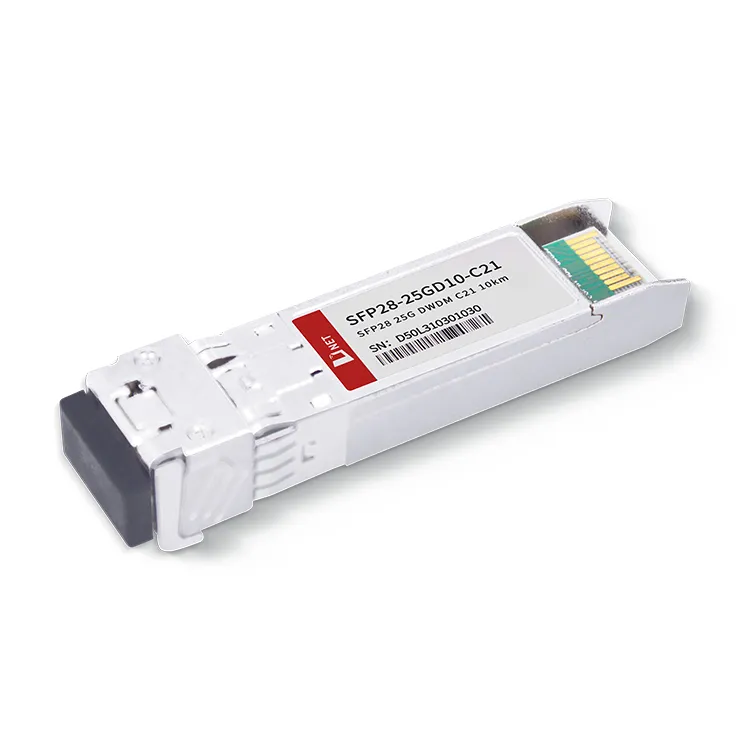

25G DWDM C21 10KM приемо-предавателният модул на D-net включва силно интегрирана оптична подгрупа, която се състои от DWDM EML лазер, MCU контролен блок и предусилвател. Модулът 25G SFP28 DWDM 10KM е специално проектиран за използване с едномодово влакно и работи при номинална дължина на вълната в рамките на 100 GHz ITU мрежа, използвайки C-лента DWDM дължина на вълната. Той се използва широко в 25G Ethernet и CPRI 10 приложения.
Популярни тагове: SFP28 DWDM C21 10KM трансивър модул, Китай SFP28 DWDM C21 10KM трансивър модул производители, доставчици, фабрика, SFP28-25G-SR
|
Параметър |
Символ |
Мин |
Макс |
единица |
|
Захранващо напрежение |
Vcc |
-0.5 |
4.5 |
V |
|
Температура на съхранение |
Ц |
-40 |
+85 |
степен |
|
Работна влажност |
- |
5 |
85 |
% |
Абсолютни максимални оценки
|
Параметър |
Символ |
Мин |
Макс |
единица |
|
Захранващо напрежение |
Vcc |
-0.5 |
4.5 |
V |
|
Температура на съхранение |
Ц |
-40 |
+85 |
степен |
|
Работна влажност |
- |
5 |
85 |
% |
Препоръчителни условия на работа
|
Параметър |
Символ |
Мин |
Типично |
Макс |
единица |
|
Работна температура на кутията |
Тк |
0 |
+70 |
степен |
|
|
Захранващо напрежение |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
Захранващ ток |
Мнс |
700 |
мА |
||
|
Скорост на данни |
25.78 |
Gbps |
Оптични и електрически характеристики
|
Параметър |
Символ |
Мин |
Типично |
Макс |
единица |
Бележки |
||
|
Предавател |
||||||||
|
Централна дължина на вълната |
λc |
1528.77 |
1563.05 |
nm |
||||
|
Спектрална ширина (-20dB) |
Δλ |
1 |
nm |
|||||
|
Коефициент на потискане на страничния режим |
SMSR |
30 |
- |
dB |
||||
|
Средна изходна мощност |
Pнавън |
-1 |
+6 |
Мокпо |
1 |
|||
|
Коефициент на изчезване |
спешна помощ |
6 |
dB |
|||||
|
Диференциал на люлеенето на входни данни |
VВ |
180 |
850 |
mV |
2 |
|||
|
Входен диференциален импеданс |
ZIN |
90 |
100 |
110 |
Ω |
|||
|
Изключване на TX |
Деактивиране |
2.0 |
Vcc |
V |
||||
|
Активиране |
0 |
0.8 |
V |
|||||
|
TX грешка |
Грешка |
2.0 |
Vcc |
V |
||||
|
нормално |
0 |
0.8 |
V |
|||||
|
Приемник |
||||||||
|
Централна дължина на вълната |
λc |
1510 |
1570 |
nm |
||||
|
Чувствителност на приемника |
-15 |
Мокпо |
3 |
|||||
|
Претоварване на приемника |
2 |
Мокпо |
3 |
|||||
|
LOS Де-Асерт |
ЛОСD |
-16 |
Мокпо |
|||||
|
LOS Утвърждение |
ЛОСA |
-35 |
Мокпо |
|||||
|
LOS Хистерезис |
0.5 |
dB |
||||||
|
Диференциал на люлеенето на изхода на данни |
Vнавън |
300 |
900 |
mV |
4 |
|||
|
ЛОС |
високо |
2.0 |
Vcc |
V |
||||
|
ниско |
0.8 |
V |
||||||
Бележки:
1. Оптичната мощност се пуска в SMF.
2. PECL вход, вътрешно AC-свързан и прекратен.
3. Измерено с PRBS 231-1 тестова схема @25,78Gbps, BER По-малко или равно на 5E-5.
4. Вътрешно AC-свързан.
Информация за поръчка
|
Номер на част |
Описание |
|
SFP28-25GD10-C21 |
25.78Gbps 25G DWDM C21 10KM трансивър модул, 10km обхват за SMF |
ЧЗВ
1. Какви скорости поддържа SFP28?
О: Оптичният трансивър SFP 28 има скорост на предаване от 25 Gbps, използвайки LC конектор.
2. Колко бърз е 25GbE?
О: 25GbE осигурява по-лесен път към Ethernet скорости от 50 Gbps, 100 Gbps и повече. С развитието на 25G технологията потребителите могат да постигнат безпроблемна работа между основните компоненти в мрежата на центъра за данни.
