Акценти на продукта
● Брой канали: Поддържа до 18 независими канала, което позволява мултиплексирането на 18 различни дължини на вълната върху едно влакно.
● Диапазон на дължина на вълната: Работи в диапазона на мултиплексиране с грубо разделяне на дължината на вълната (CWDM), обикновено обхващащ от 1270 nm до 1610 nm. На всеки канал е определена уникална дължина на вълната в рамките на този диапазон.
● Пасивна работа: CWDM мултиплексорите са пасивни устройства, което означава, че не изискват външно захранване или активни компоненти.
● Plug-and-Play: CWDM мултиплексорите са проектирани за лесна инсталация и конфигурация. Те могат лесно да бъдат интегрирани в съществуващи оптични мрежи без необходимост от сложни процедури за настройка
Подробности за продукта

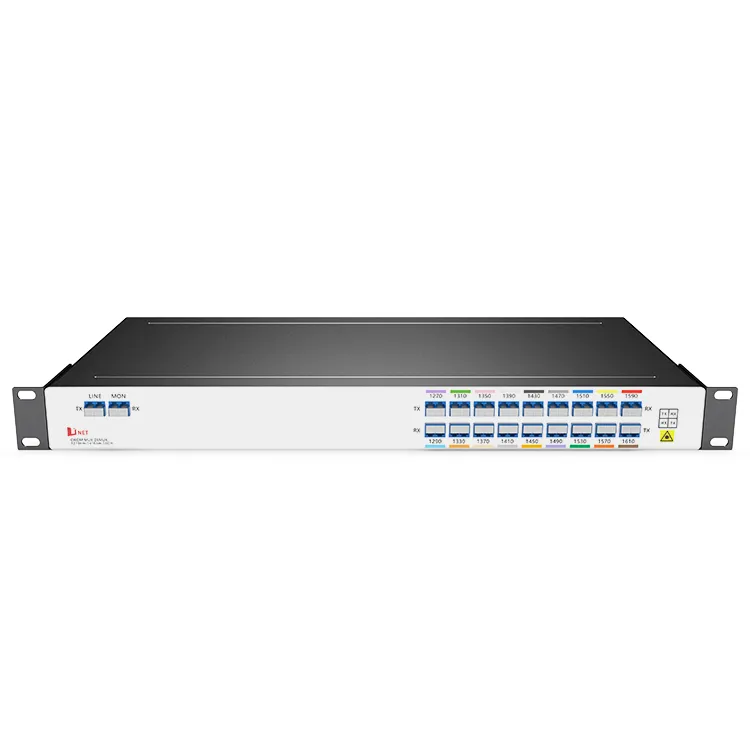

D-Net 18-каналът CWDM MUX DEMUX работи в диапазон на дължина на вълната от 1270nm до 1610nm, поддържайки точно 18 различни канала или дължини на вълната в спектъра на CWDM. Тези MUX и DEMUX устройства улесняват ефективното предаване и приемане на множество сигнали през едно влакно, като по този начин оптимизират капацитета и използването на мрежата.
Продуктов панел
Популярни тагове: CWDM MUX DEMUX 18 канален двоен оптичен 1U шкаф, Китай CWDM MUX DEMUX 18 канален двоен оптичен 1U шкаф производители, доставчици, фабрика
Спецификация на продукта
|
Дължина на вълната |
18 канала 1270-1610nm |
Разстояние между каналите |
20nm |
|
Пропускателна лента на канала |
±6.5nm |
технология |
TFF (тънкослоен филтър) |
|
Вмъкната загуба |
Нормално: По-малко или равно на 5,4dB (С 8 Прескачане 0: По-малко или равно на 3.0dB) |
Загуба на връзка |
Нормално: По-малко или равно на 6,2dB (С 8 Прескачане 0: По-малко или равно на 4.0dB) |
|
Вмъкната загуба при 1% пон |
По-малко или равно на 26dB |
Централна дължина на вълната точност |
±0.05nm |
|
Загуба на връщане |
По-голямо или равно на 45dB |
Насоченост |
По-голямо или равно на 45dB |
|
Режим на поляризация дисперсия |
По-малко или равно на 0.1ps |
Загуба, зависима от поляризация |
По-малко или равно на 0.3dB |
|
Изолация на канала |
Съседно По-голямо или равно на 30dB |
температура |
Работа -40 до 85 градуса Съхранение -40 до 85 градуса |
|
Нетно тегло |
1,5 кг |
Размери (ВxШxД) |
44*440*230мм |
Забележка: Специфицирано с конектори.
Свързване на приложения
Многоскоростна услуга за хибридно мултиплексиране
Позволява гъвкави комбинации от 1G/10G/25G/40G/100G/200G Ethernet, SAN, OTN, SDH/SONET и локални видео услуги.
Видове CWDM мрежови приложения
Тип1: предаване от точка до точка
Тип2: Пръстеново предаване
Тип 3: кръстосано свързване
Информация за поръчка
|
Продуктов номер |
Описание на продукта |
|
CDM18-1U01-3161 |
CWDM MUX DEMUX 16CH (31-61) Двойно влакно, LC/UPC, 1U шкаф |
Забележка: Поддържаме персонализиран дизайн, моля свържете се с нас по имейл.
ЧЗВ
1. Каква е дължината на вълната на CWDM?
О: Диапазонът на дължината на вълната на CWDM (грубо мултиплексиране по дължина на вълната) система обикновено попада в диапазона от 1260nm до 1625nm. На всеки канал в CWDM система се присвоява определена дължина на вълната в рамките на този диапазон, което позволява множество потоци от данни да бъдат комбинирани и предавани по едно оптично влакно. Каналите обикновено са отдалечени на 20 nm, което води до общо 18 канала в 18-канална CWDM система. Тази технология обикновено се използва в оптичните мрежи за увеличаване на капацитета на съществуващата оптична инфраструктура.
2. Как работи CWDM mux?
О: CWDM (грубо мултиплексиране по дължина на вълната) 18-канален мултиплексор с разделяне на дължина на вълната е мрежово устройство, използвано за комбиниране или разделяне на множество оптични сигнали, които се предават на различни дължини на вълната на светлината.
3. Кое е по-добро CWDM или DWDM?
О: Изборът между CWDM и DWDM зависи от различни фактори като необходимия капацитет, разстояние, цена и налична инфраструктура. CWDM често се използва за комуникации на по-къси разстояния в рамките на локална мрежа (LAN) или градска мрежа (MAN), където са необходими по-малък брой канали. DWDM, от друга страна, е подходящ за приложения на дълги разстояния и с голям капацитет, като опорни мрежи и трансконтинентални връзки.
