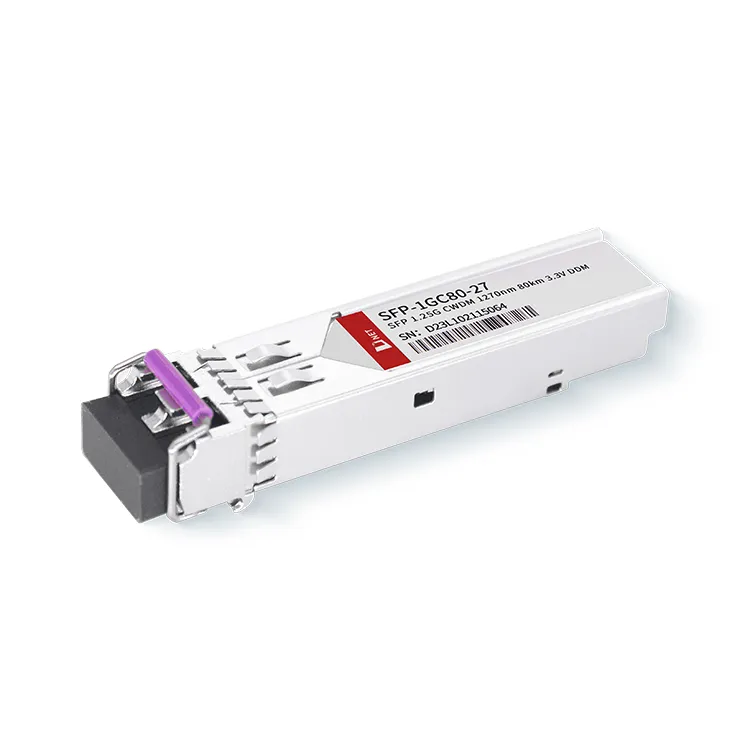

Услуга за оптичен приемо-предавателен модул на D-net
● Помощ за съвместимост:D-NET предлага услуги за съвместимост, за да гарантира, че оптичните модули са съвместими с оборудване от водещи производители.
● Персонализирани услуги:D-NET предоставя опции за персонализиране на OEM за своите продукти. При поискване клиентите могат да получат цветни лого етикети, съобразени с техните нужди.
● Стандартен период на доставка:3 дни
● Обширни решения за доставка:D-NET си сътрудничи с куриерски компании с висока репутация като SF, FedEx, DHL, UPS и други, за да осигури надеждни услуги за доставка.
Характеристики
● Поддържа побитови скорости до 1,25Gbps
● Включва SFP отпечатък с възможност за горещо включване
● Оборудван с CWDM DFB лазер и PIN фотодетектор, способен на предаване до 80 км на SMF
● Съвместим със спецификациите SFP MSA и SFF-8472, включващ дуплексен LC приемник
● Съвместим с RoHS
● Захранва се от едно захранване +3.3V
● Включва цифрово диагностично наблюдение в реално време
● Температурен диапазон на работния корпус:
-Стандартен: 0 до +70 градуса
- Индустриална: -40 до +85 степен
Приложения
● 1.25Gbps оптични системи
● Gigabit Ethernet
● 1.063Gbps Fibre Channel
● Други оптични връзки
Подробности за продукта
Трансивърите са напълно съвместими с SFP Multi-Source Agreement и функциите за цифрова диагностика, посочени в SFF-8472. Те се състоят от три основни компонента: CWDM DFB лазерен предавател, PIN фотодиод, интегриран с трансимпедансен предусилвател (TIA), и контролен блок MCU. Всички модули отговарят на стандартите за лазерна безопасност Клас I.
Популярни тагове: SFP 1G 1000base CWDM 1270nm 80km, Китай SFP 1G 1000base CWDM 1270nm 80km производители, доставчици, фабрика, SFP-1G-CWDM-1270-80SFP-1G-CWDM-1270-40
Абсолютни максимални оценки
|
Параметър |
Символ |
Мин |
Макс |
единица |
|
Захранващо напрежение |
Vcc |
-0.5 |
4.5 |
V |
|
Температура на съхранение |
Ц |
-40 |
+85 |
степен |
|
Работна влажност |
- |
5 |
85 |
% |
Препоръчителни условия на работа
|
Параметър |
Символ |
Мин |
Типично |
Макс |
единица |
|
|
Работна температура на кутията |
Стандартен |
Tc |
0 |
+70 |
степен |
|
|
Разширено |
-20 |
+80 |
степен |
|||
|
Индустриален |
-40 |
+85 |
степен |
|||
|
Захранващо напрежение |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
|
Захранващ ток |
Icc |
300 |
mA |
|||
|
Скорост на данни |
0.1 |
1.25 |
Gbps |
|||
Оптични и електрически характеристики
|
Параметър |
Символ |
Мин |
Типично |
Макс |
единица |
Бележки |
||
|
Предавател |
||||||||
|
Централна дължина на вълната |
λc |
λc-6.5 |
λc |
λc+6.5 |
nm |
|||
|
Спектрална ширина (-20dB) |
Δλ |
1 |
nm |
|||||
|
Коефициент на потискане на страничния режим |
SMSR |
30 |
- |
dB |
||||
|
Средна изходна мощност |
Pнавън |
0 |
+4.0 |
dBm |
1 |
|||
|
Коефициент на изчезване |
спешна помощ |
9.0 |
dB |
|||||
|
Диференциал на люлеенето на входни данни |
VIN |
180 |
1200 |
mV |
2 |
|||
|
Входен диференциален импеданс |
ZIN |
90 |
100 |
110 |
Ω |
|||
|
Изключване на TX |
Деактивиране |
2.0 |
Vcc |
V |
||||
|
Активиране |
0 |
0.8 |
V |
|||||
|
TX грешка |
Грешка |
2.0 |
Vcc |
V |
||||
|
нормално |
0 |
0.8 |
V |
|||||
|
Приемник |
||||||||
|
Централна дължина на вълната |
λc |
1270 |
1610 |
nm |
||||
|
Чувствителност на приемника |
-26 |
dBm |
3 |
|||||
|
Претоварване на приемника |
-1 |
dBm |
3 |
|||||
|
LOS Де-Асерт |
LOSD |
-27 |
dBm |
|||||
|
LOS Утвърждение |
LOSA |
-38 |
dBm |
|||||
|
LOS Хистерезис |
0.5 |
4 |
dB |
|||||
|
Диференциал на люлеенето на изхода на данни |
Vнавън |
600 |
800 |
1000 |
mV |
4 |
||
|
LOS |
високо |
2.0 |
Vcc |
V |
||||
|
ниско |
0.8 |
V |
||||||
Бележки
1. Оптичната мощност се пуска в SMF.
2. PECL вход, вътрешно AC-свързан и прекратен.
3. Измерено с PRBS 27-1 тестова схема @1250Mbps, BER По-малко или равно на 1×10-12.
4. Вътрешно AC-свързан.
Информация за поръчка
|
Номер на част |
Описание |
|
SFP-1GC80-27 |
1.25Gbps SFP CWDM трансивър, единичен режим, 80 км обхват |
ЧЗВ
1. Какво означава 1G SFP?
A: 1G SFP представлява 1 Gigabit Small Form-factor Pluggable, който поддържа скорост на предаване на данни от 1 Gigabit в секунда.
2. Как да избера SFP трансивър?
1. Съвместимост: Потвърдете, че SFP модулът е подходящ за използване с вашия мрежов хардуер.
2. Скорост на данни: Установете необходимата скорост на данни въз основа на вашите специфични мрежови изисквания.
3. Тип влакно: Помислете дали ще използвате едномодов или многомодов оптичен кабел.
4. Разстояние: Установете обхвата между предавателната и приемащата точки във вашата мрежа.
5. Тип конектор: Проверете типа конектор, необходим за вашите мрежови устройства.
