Описание

Технически параметри

Характеристика

● Съвместим с IEEE Std 802.3-2005 Gigabit
Ethernet 1000Base-LX
● Спецификации съгласно SFF-8074i и
SFF-8472, версия 9.5
● Налично цифрово диагностично наблюдение
● Неохлаждащ 1310nm лазер на Фабри-Перо (FP).
● До 1,25Gb/s двупосочни връзки за данни
● Съвместим с Duplex LC конектор
● Единично захранване +3.3V DC
● SFP отпечатък с възможност за горещо включване
● Сертифициран за лазерна безопасност клас 1
● Опции за работна температура
-(Търговски) -10oC до +70oC
-(Разширен) -10oC до +85oC
-(Индустриален) -40oC до +85oC
● До 10 км на 9/125µm SMF
● Съвместим с RoHS

Приложения

● 1,25 Gb/s Ethernet 1000Base-LX
● 1.0625Gb/s Fibre Channel
● Корпоративен рутер

информация за продукта

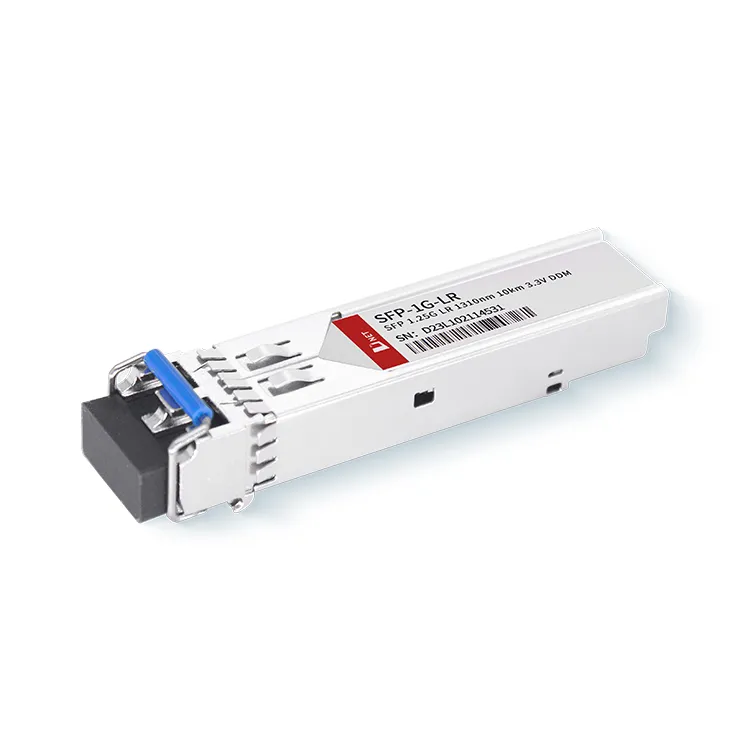

1.25G 1310nm 10km SFP оптичен модул е универсално и надеждно решение за оптични комуникационни мрежи, предлагащо високоскоростно предаване на данни на дълги разстояния с отлично качество и стабилност на сигнала. Те са съвместими с IEEE Std 802.{{ 6}} Gigabit Ethernet 1000Base-LX и Fibre Channel FC- PI-2 Rev.8.0.

Популярни тагове: SFP 1G 1000base LR 10km 1310nm, Китай SFP 1G 1000base LR 10km 1310nm производители, доставчици, фабрика, SFP приемо-предавател за индустриален клас

Абсолютни максимални оценки

Натоварванията, надвишаващи абсолютните максимални стойности, могат да причинят трайна повреда на устройството. Това са само абсолютни оценки на стреса. Функционална работа на устройството не се предполага при тези или други условия, надвишаващи посочените в работните раздели на информационния лист. Излагането на абсолютни максимални рейтинги за продължителни периоди може да повлияе неблагоприятно на надеждността на устройството.

Параметър	Символ	Минимам	Максимам	Мерна единица
Температура на съхранение	T_S	-40	85	^oC
Относителна влажност	RH	5	95	%
Захранващо напрежение	V_CC	-0.5	4.0	V

Препоръчителни условия на работа

Параметър		Символ	Мин	Тип	Макс	Мерна единица
Работна температура на кутията	DNET-03S10-31	T_C	-10	25	70	^oC
Работна температура на кутията	DNET-03S10-31I	T_C	-40	25	85	^oC
Захранващо напрежение		V_CC	3.135	3.3	3.465	V
Скорост на данните		-	-	1.25 1.0625	-	Gb/s

Електрически характеристики на трансивъра

Параметър	Символ	минимум	Типично	Максимум	Мерна единица	Бележки
Захранващ ток на модула	Мнс	-	-	220	мА	-
Диференциален вход на предавателя Напрежение (TD +/-)	-	300	-	2200	mV_P-P	1
Диференциално изходно напрежение на приемника (RD +/-)	-	600	-	1200	mV_P-P	2
Изход с ниска скорост: Грешка на предавателя (TX_FAULT) / Загуба на сигнал (LOS)	VOH	2.0	-	Vcc	V	3
	ТОМ	0	-	0.8	V	-
Изход с ниска скорост: Деактивиране на предавателя (TX_DISABLE), MOD_DEF 1, MOD_DEF 2	VIH	2.0	-	Vcc	V	4
	VIL	0	-	0.8	V	-

Бележки
1. Вътрешно AC свързан и прекратен до 100Ω диференциално натоварване.
2. Вътрешно AC свързан, но изисква 100Ω диференциално прекъсване или вътрешно за сериализатор/десериализатор.
3. Изтеглен външно с резистор 4,7 KΩ-10KΩ на хост платката към VCCT,R.
4. Mod_Def1 и Mod_Def2 трябва да бъдат изтеглени външно с 4,7KΩ-10KΩ резистор на хост платката към V_CCT,R.

Оптични характеристики на предавателя

Параметър	Символ	минимум	Типично	Максимум	Мерна единица	Бележки
Стартирайте Optical Power	По	-9	-6	-3	Мокпо	-
Централен диапазон на дължината на вълната	λc	1270	1310	1355	nm	-
Коефициент на изчезване	EX	9	-	-	dB	-
Спектрална ширина (RMS)	Δλ	-	-	4	nm	-
Пълно трептене	TJ	-	-	266	пс	-
Наказание за дисперсия	-	-	-	1	dB	-
Време на оптично нарастване/спадане	T_{издигам се}/T_падане	-	-	260	пс	-
Pud @TX-Disable Asserted	P_{изключено}	-	-	-45	Мокпо	-

Информация за поръчка

Номер на частта	Описание
SFP-1G-10KM	1.25Gb/s едномодов SFP трансивър 1000BASE-LX

Описание на продуктите

1. Коя лента е 1310nm?
О: Принадлежи към "o-обхвата", използвайки диапазона на дължината на вълната на влакното при 1260–1360nm, 1310nm диодни лазери.

2. Докъде може да стигне 1G LX SFP?
A: 1,25 Gb/s едномодов SFP трансивър 1000BASE-LX, това е стандартен 1310nm LX SFP оптичен модул и разстоянието на предаване може да достигне до 10 km. Работи със скорост на данни от 1,25 Gbps.

3. Какво означава LX за SFP?
О: LX представлява предаване на дълги разстояния, работещо на {{0}}nm (обикновено 1310nm), съвместимо с IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX и Fibre Channel FC-PI{{ 7}} Rev.8.0.
