Услуга за оптичен приемо-предавателен модул на D-net
----
●Продължителност на гаранцията: Насладете се на успокояваща тригодишна гаранция за вашата покупка.
●Гарантиране на съвместимостта: Експертният опит на D-NET се простира до услугите за съвместимост, като гарантира, че нашите оптични модули се интегрират безпроблемно с оборудване от водещи производители.
●Съобразени с вашите нужди: Персонализирането е ключово за D-NET. Ние предлагаме OEM персонализиране и при желание можете да персонализирате продуктите си с цветни лого етикети.
●Бърза доставка: Очаквайте бързо обслужване с общо време за доставка от само 3 дни.
●Куриер Excellence: Доверете се на нашите надеждни и висококачествени куриерски партньорства, включително SF, FedEx, DHL, UPS и други, за цялостни решения за доставка.
Характеристики
● Горещо включване
● 147nm CWDM EML предавател, APD фотодетектор
● Разстоянието на предаване е до 80 км чрез SMF връзка
● 2-кабелен интерфейс за спецификации за управление, съвместим с SFF 8472 цифров интерфейс за диагностичен мониторинг
● Съвместим с RoHS
Приложения
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G оптичен канал
● CWDM мрежи
Подробности за продукта
Този оптичен приемо-предавател работи при дължина на вълната от 1470nm специално в CWDM спектъра, улеснявайки ефективното мултиплексиране и демултиплексиране на сигнали в CWDM системи. С максимално разстояние на предаване от 80 километра, той е много подходящ за комуникационни мрежи на дълги разстояния, където разширеният обхват е необходимост.
Популярни тагове: SFP+10G CWDM 1470km 80km, Китай SFP+10G CWDM 1470km 80km производители, доставчици, фабрика, кабел за сериен трансфер на данни, излишна мрежа SFP+ приемо -предав, 50g телекомуникационен приемо -предавател, кабел за виртуални машини, SFP+ приемо -предав, USB-C кабел
Абсолютни максимални оценки
|
Параметър |
Символ |
Мин. |
Типично |
Макс. |
единица |
|
Температура на съхранение |
TS |
-40 |
+85 |
степен |
|
|
Работна температура на кутията |
ТА |
0 |
70 |
степен |
|
|
Максимално захранващо напрежение |
Vcc |
-0.5 |
4 |
V |
|
|
Относителна влажност |
RH |
0 |
85 |
% |
Електрически характеристики
(ТОП=0 до 70степен , VCC=3.135 до 3,465 волта)
|
Параметър |
Символ |
Мин. |
Типично |
Макс. |
единица |
Забележка |
|
Захранващо напрежение |
Vcc |
3.135 |
3.465 |
V |
|
Захранващ ток |
Icc |
600 |
mA |
|||
|
Консумирана мощност |
P |
2 |
W |
|||
|
Секция за предавател |
||||||
|
Входен диференциален импеданс |
Рин |
100 |
Ω |
1 |
||
|
Tx Input Single Ended DC напрежение Толерантност (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Люлеене на диференциално входно напрежение |
Вин, стр |
180 |
700 |
mV |
2 |
|
|
Изключване на напрежението на предаване |
VD |
2 |
Vcc |
V |
3 |
|
|
Напрежение за разрешаване на предаване |
VEN |
Ви |
Ви+0.8 |
V |
||
|
Секция приемник |
||||||
|
Толеранс на изходното напрежение с единичен край |
V |
-0.3 |
4 |
V |
||
|
Rx изходно диференциално напрежение |
Vo |
300 |
850 |
mV |
||
|
Време на нарастване и спадане на Rx изхода |
Tr/Tf |
30 |
пс |
4 |
||
|
LOS грешка |
VLOS грешка |
2 |
VccHOST |
V |
5 |
|
|
LOS Нормално |
VLOS норма |
Ви |
Ви+0.8 |
V |
5 |
|
Забележка
1. Той е директно свързан към TX входните щифтове за данни, с променливотоково свързване от щифтовете към IC лазерния драйвер.
2. LOS е конфигуриран като изход с отворен колектор. Той трябва да бъде изтеглен с резистор, вариращ от 4,7kΩ до 10kΩ на хост платката. По време на нормална работа той извежда логическа 0; в случай на загуба на сигнал извежда логика
3. Максималното издърпващо напрежение, което може да понесе, е 5,5 V.
Оптични параметри
(ГОРЕ=0 до 70 градуса, VCC=3.135 до 3,465 волта)
|
Параметър |
Символ |
Мин. |
Типично |
Макс. |
единица |
Забележка |
|
Секция за предавател |
||||||
|
Централна дължина на вълната |
λc |
λ-6.5 |
λ+6.5 |
nm |
||
|
спектрална ширина |
Δλ |
1 |
nm |
|||
|
Средна оптична мощност |
Pavg |
0 |
+4 |
dBm |
1 |
|
|
Изключване на лазера |
Пуф |
-30 |
dBm |
|||
|
Коефициент на изчезване |
спешна помощ |
8.2 |
dB |
|||
|
Наказание за дисперсия на предавателя |
TDP |
3.0 |
dB |
2 |
||
|
Шум с относителна интензивност |
Рин |
-128 |
dB/Hz |
3 |
||
|
Толерантност на оптични загуби при връщане |
20 |
dB |
||||
|
Секция приемник |
||||||
|
Централна дължина на вълната |
λr |
1260 |
1620 |
nm |
||
|
Чувствителност на приемника (OMA) |
Сен |
-23 |
dBm |
4 |
||
|
Чувствителност при стрес (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
ЛОСА |
-34 |
- |
dBm |
||
|
Лос Десерт |
ЗАГУБЕН |
-24 |
dBm |
|||
|
Лос хистерезис |
ЛОШ |
0.5 |
dB |
|||
|
Претоварване |
сб |
-7 |
dBm |
5 |
||
|
Отражателна способност на приемника |
Rrx |
-12 |
dB |
Забележка
1. Данните за средната мощност са само информативни, съгласно IEEE802.3ae.
2. 12dB отражение.
3. Условия за изпитване на приемник под напрежение съгласно IEEE802.3ae. CSRS тестването изисква хост платката да е съвместима с SFF-8431.
4. Претоварване на приемника, определено в OMA и при най-лошо всеобхватно стресово състояние.
Информация за поръчка
|
Номер на част |
Описание |
|
SFP-10GC80-C60 |

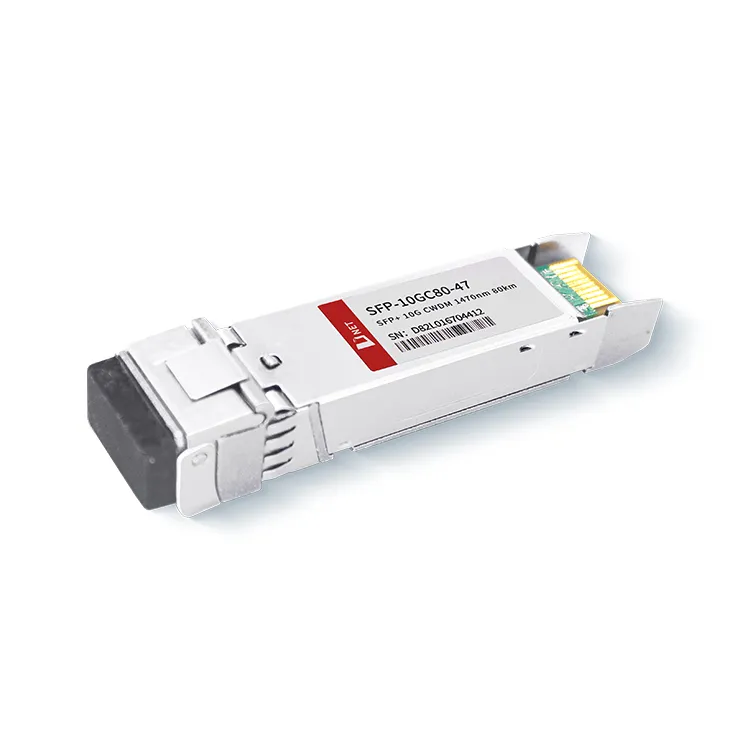

10Gb/s 80km CWDM SFP+ трансивър с горещо включване, дуплекс LC, +3.3V,1470nm, CWDM EML&APD, единичен режим |
ЧЗВ
1. За какво се използват 10G SFP+ портове?
A: 10G SFP+ обикновено предава оптично при 850nm, 1310nm, 1550nm, CWDM, DWDM; SONET / SDH за 10Gbps, Fibre Channel, гигабитов Ethernet, 10 гигабитов Ethernet и други приложения, включително DWDM връзки.
2. Мога ли да използвам SFP+ трансивъри в SFP28 портове?
A: SFP+ (10 Gigabit Ethernet) трансивърите не могат да се използват директно в SFP28 (25 Gigabit Ethernet) портове. Въпреки че модулите SFP+ и SFP28 използват един и същ форм фактор, те работят с различни скорости. SFP+ модулите поддържат скорости на данни до 10Gbps, докато модулите SFP28 поддържат скорости на данни до 25Gbps. Освен това портовете SFP28 са проектирани да поддържат по-високи нива на мощност, необходими за 25Gbps работа. Следователно използването на SFP+ трансивър в SFP28 порт няма да е съвместимо и няма да работи.
