Акцент на продукта

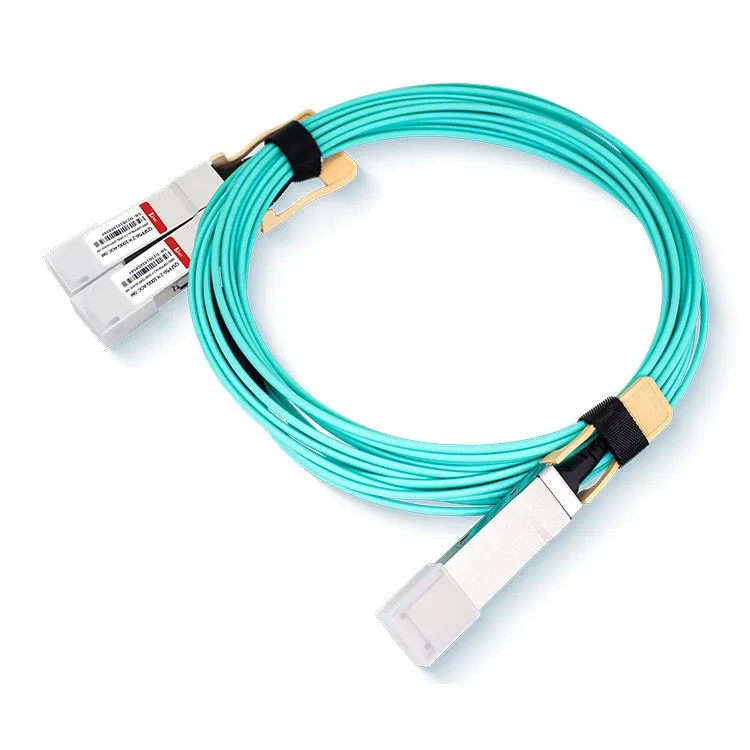

● Активен оптичен кабел с прекъсване от QSFP56 200G до два QSFP28 100G
● До 53.125Gbps скорост на предаване на данни на канал PAM4 модулация
● Интегриран 850nm VCSEL масив и PD масив
● Реализирана функция DDM
● Възможност за горещо включване
● Ниско разсейване на мощността,<4W on 200G end, <3W on 100G end
● Температурен диапазон на работния корпус: 0 градуса до 70 градуса
● Съвместим с ROHS2.0
Приложения
● Центрове за данни и облачни мрежи
● 200G InfiniBand HDR системи
Популярни тагове: QSFP56 200G до 2X100G прекъснат AOC кабел, Китай QSFP56 200G до 2X100G прекъснат AOC кабел производители, доставчици, фабрика, QSFP56-2x100G-AOCQSFP56-2x100G-AOC
Абсолютни максимални оценки
|
Продукт |
Модула ция |
протокол |
Номинална ставка |
Спецификации |
|||||
|
Общо (Gbps) |
Електрически платна (Гбо) |
ppm |
Висока скорост Електрически |
Предварително FEC Макс BER |
Връзка |
||||
|
200G край |
ПАМ4 |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200GAUI-4 |
1E-6 за ИнфиниБенд HDR; 2.4E-4 за 200GBAS Е-SR4 |
0.5 ~ 100m |
|
|
На 100гр край |
ПАМ4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200GAUI-4 |
|||
|
Параметър |
Символ |
единица |
Мин |
Макс |
|
|
Работна температура на кутията |
Топ |
степен |
0 |
70 |
|
|
Температурен диапазон на съхранение |
Ц |
степен |
-40 |
85 |
|
|
Относителна влажност |
RH |
% |
0 |
85 |
|
|
Захранващо напрежение |
Vcc |
V |
-0.5 |
3.6 |
|
Препоръчителни условия на работа
|
Параметър |
Символ |
единица |
Мин |
Тип |
Макс |
|
|
Работна температура на кутията Обхват |
ТСА |
oC |
0 |
/ |
70 |
|
|
Захранващо напрежение |
Vcc |
V |
3.135 |
3.3 |
3.465 |
|
Определение на електрически портове
|
Параметър |
Символ |
единица |
Мин |
Тип |
Макс |
Бележки |
|
Захранващо напрежение |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
|
Консумирана мощност |
бр |
W |
4 |
200G край |
||
|
3 |
100G край |
|||||
|
Предавател |
||||||
|
Входен диференциален импеданс |
РИН |
Ω |
80 |
100 |
120 |
|
|
Еднократно завъртане на въвеждане на данни |
VIN номер |
mVp-p |
90 |
500 |
||
|
Изключване на напрежението на предаване |
VDIS |
V |
2 |
VCCHOST |
||
|
Напрежение за разрешаване на предаване |
VEN |
V |
ВЕЕ |
VEE+0.8 |
||
|
Напрежение за потвърждаване на грешка при предаване |
VFA |
V |
2 |
VCCHOST |
||
|
Напрежение за деактивиране на грешка при предаване |
VFDA |
V |
ВЕЕ |
VEE+0.8 |
||
|
Приемник |
||||||
|
Еднократно завъртане на изхода на данни |
VOD |
mVp-p |
200 |
500 |
||
|
LOS грешка |
VLOSFT |
V |
2 |
VCCHOST |
||
|
LOS Нормално |
VLOSNR |
V |
ВЕЕ |
VEE+0.8 |
||
|
Несъответствие при диференциално прекратяване |
% |
10 |
||||
|
IIC комуникация |
||||||
|
IIC Тактова честота |
- |
KHZ |
/ |
100 |
400 |
|
|
разтягане на часовника |
- |
нас |
/ |
/ |
500 |
|
Карта на паметта на модула
Съвместим с CMIS версия 4.0/ SFF8636
Информация за поръчка
|
Номер на част |
Описание |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC 50M |
|
Q56-2Q28-200G-xxM |
200G QSFP56 SR4 до 2xQSFP28 SR2 AOC xxM |
ЧЗВ
1. Какво е активен оптичен кабел?
О: Активният оптичен кабел (AOC) е високоскоростен кабел за предаване на данни, който интегрира технология с оптични влакна с електрически компоненти, за да позволи пренос на сигнали за данни на големи разстояния. Често се използва в приложения като центрове за данни, високопроизводителни изчисления и мрежови системи.
2. Каква е разликата между активни и пасивни кабели?
О: В обобщение, докато активните и пасивните кабели служат за предаване на сигнали, активните кабели включват вградени електронни компоненти за активно управление и подобряване на сигнала, докато пасивните кабели разчитат единствено на присъщите свойства на проводимия материал за предаване на сигнал .
3. Каква е максималната дължина на активния оптичен кабел?
О: Максималната дължина на активен оптичен кабел може да варира в зависимост от фактори като качеството на кабела, скоростта на данни и използваната специфична технология. Активните оптични кабели обаче имат потенциала да достигнат значително по-големи разстояния на предаване в сравнение с пасивните кабели. В някои случаи активните оптични кабели могат да постигнат разстояния на предаване до няколкостотин метра или дори километри, в зависимост от технологията и приложението. Важно е да се отбележи, че конкретната максимална дължина ще зависи от продуктовите спецификации, предоставени от производителя на активния оптичен кабел.
