Описание на продукта

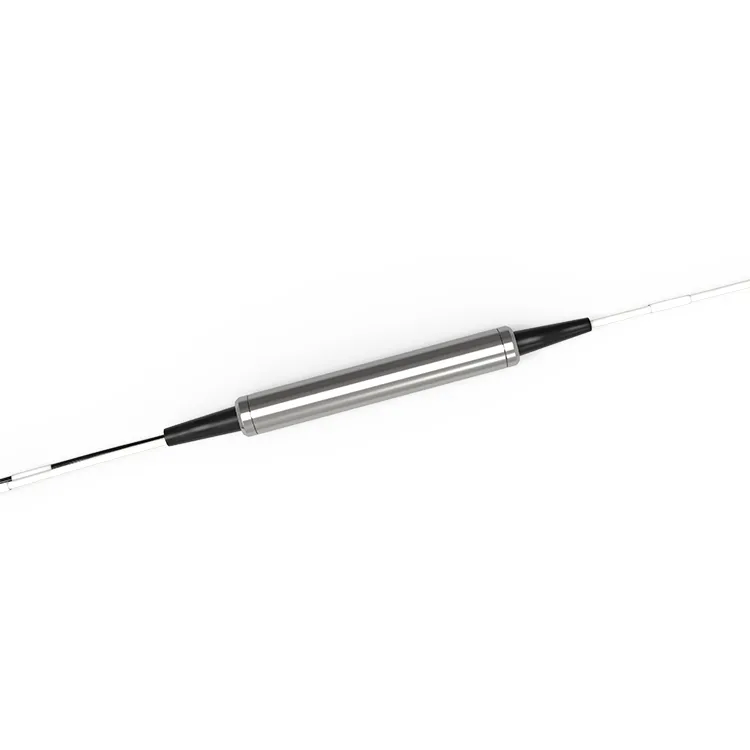

Пасивният компонент FWDM филтър TX1550 RX1310 1490 е високоефективен и надежден оптичен комуникационен компонент, предназначен да разделя и комбинира дължини на вълните с различни нива на мощност. Чрез прилагането на технология за оптично разделяне, той разделя сигналите на различни дължини на вълната за предаване, като по този начин повишава ефективността на комуникацията и осигурява по-стабилно предаване на данни. Това значително повишава цялостната производителност на оптичната комуникационна система. Намира широка употреба в оптични усилватели и CATV приложения.
Популярни тагове: fwdm филтър tx1550 rx1310 1490 пасивен компонент, Китай fwdm филтър tx1550 rx1310 1490 производители на пасивни компоненти, доставчици, фабрика, Лавински фотодиоди, инфрачервени лещи, Обективи с фиксирана фокусна дължина, Обективи за риба око, фототранзистори, оптични компоненти за оптичен хитозан
Спецификации на продукта
|
Дължина на вълната |
TX1550 RX1310/1490nm |
технология |
TFF (тънкослоен филтър) |
|
Пропускателна лента |
1540~1650nm |
Отражение |
1260~1360&1480~1500 |
|
Пулсация на лентата на пропускане |
По-малко или равно на 0.30dB |
IL @ Пропускателна лента |
По-малко или равно на 0.60dB |
|
Отражателна лента вълни |
По-малко или равно на 0.20dB |
IL @ Отражение |
По-малко или равно на 0.40dB |
|
Изолация на предаване (adj канал) |
По-голямо или равно на 30dB |
Изолация на предаване (канал без настройка) |
По-голямо или равно на 50dB |
|
Изолация на отражението |
По-голямо или равно на 15dB |
Загуба, зависима от поляризация |
По-малко или равно на 0.1dB |
|
Дисперсия на поляризационния режим |
По-малко или равно на 0.2ps |
Термична стабилност |
По-малко или равно на 0.005N |
|
Насоченост |
По-голямо или равно на 50dB |
Възвратна загуба |
По-голямо или равно на 45dB |
|
Управление на оптичната мощност |
По-малко или равно на 500mW |
температура |
Работа -40 до 85 градуса Съхранение -40 до 85 градуса |
|
Тип влакна |
SMF-28e |
Размер на опаковката |
Стомана ∮5,5 x L34 mm ABS 90 * 20 * 10nm |
Забележка.
1) Всички спецификации се основават на устройства без конектори и са гарантирани за дължина на вълната, поляризация и температура.
2) Стойностите на PMD и хроматичната дисперсия са гарантирани от дизайна.
3) Спецификациите подлежат на промяна без предизвестие.
Информация за поръчка
|
FW |
- Пакет |
- Тип конектор |
U/A |
-55 |
- Тип влакна |
- Дължина на влакното |
|
|
S: Стомана |
0: Няма конектор |
U: UPC |
55: 1550 nm |
9: 0.9 mm влакно |
005: 0.5+/-0.1m |
|
|
B: ABS КУТИЯ |
1: LC |
A: APC |
20:2,0 мм |
01: 1.0+/-0.1m |
|
|
|
други |
2: SC |
30:2,0 мм |
други |
||
|
|
3: FC |
други |
|
|||
|
|
4: Други |
|
|
|
|
