Описание на продукта

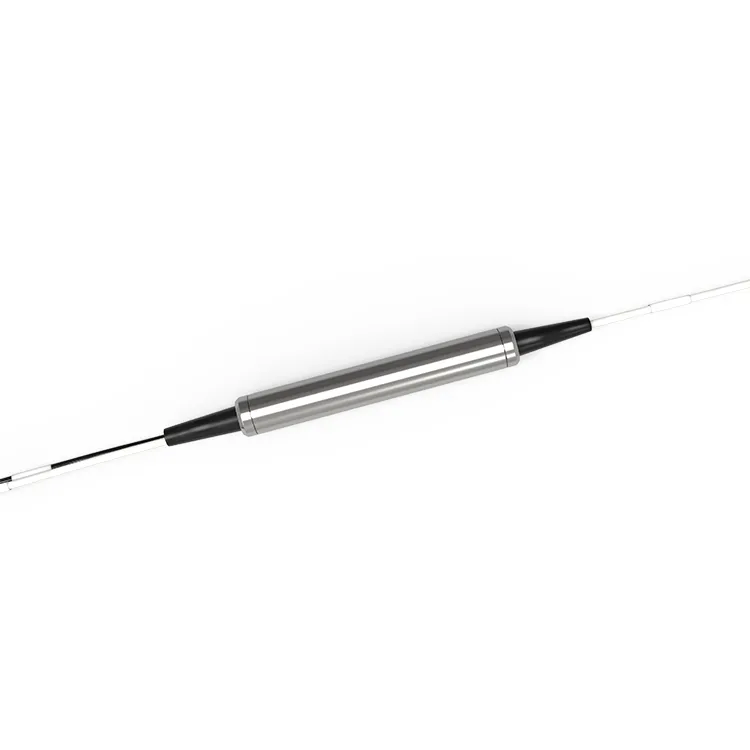

OTDR (Optical Time Domain Reflectometer) е технология, използвана за откриване на отражение и загуба на сигнал във фиброоптични комуникационни връзки. FWDM OTDR 1625nm е филтърен компонент, използван за филтриране на оптични сигнали с дължина на вълната извън 1625nm, подходящ за FWDM технология, която е технология, която може да предава оптични сигнали с множество дължини на вълната в едно влакно. С помощта на компонента OTDR FWDM 1625 можем да филтрираме сигнали с други дължини на вълната по време на тестване и да се фокусираме само върху сигнали с целевата дължина на вълната, подобрявайки точността и прецизността на измерването.
Приложения
● Оптични усилватели
● CATV
● OTDR
Популярни тагове: OTDR филтър 1625nm FWDM компонент, Китай OTDR филтър 1625nm FWDM компонент производители, доставчици, фабрика, фототранзистори, оптични приемници, оптични компоненти за оптичен хитозан, Обективи за риба око, инфрачервени лещи, ПИН ФОТОДИОДИ
Спецификации на продукта
|
Дължина на вълната |
TX1625 RX1310/1490/1550nm |
технология |
TFF (тънкослоен филтър) |
|
Пропускателна лента |
1600~1670nm |
Отражение |
1260~1580 |
|
Пулсация на лентата на пропускане |
По-малко или равно на 0.30dB |
IL @ Пропускателна лента |
По-малко или равно на 0.60dB |
|
Отражателна лента вълни |
По-малко или равно на 0.20dB |
IL @ Отражение |
По-малко или равно на 0.40dB |
|
Изолация на предаване (adj канал) |
По-голямо или равно на 30dB |
Изолация на предаване (канал без настройка) |
По-голямо или равно на 50dB |
|
Изолация на отражението |
По-голямо или равно на 15dB |
Загуба, зависима от поляризация |
По-малко или равно на 0.1dB |
|
Дисперсия на поляризационния режим |
По-малко или равно на 0.2ps |
Термична стабилност |
По-малко или равно на 0.005N |
|
Насоченост |
По-голямо или равно на 50dB |
Възвратна загуба |
По-голямо или равно на 45dB |
|
Управление на оптичната мощност |
По-малко или равно на 500mW |
температура |
Работа -40 до 85 градуса Съхранение -40 до 85 градуса |
|
Тип влакна |
SMF-28e |
Размер на опаковката |
Стомана ∮5,5 x L34 mm ABS 90 * 20 * 10nm |
Забележка.
1) Всички спецификации се основават на устройства без конектори и са гарантирани за дължина на вълната, поляризация и температура.
2) Стойностите на PMD и хроматичната дисперсия са гарантирани от дизайна.
3) Спецификациите подлежат на промяна без предизвестие
Информация за поръчка
|
FW |
- Пакет |
- Тип конектор |
U/A |
-1625 |
- Тип влакна |
- Дължина на влакното |
|
|
S: Стомана |
0: Няма конектор |
U: UPC |
9: 0.9 mm влакно |
005: 0.5+/-0.1m |
|
|
|
B: ABS КУТИЯ |
1: LC |
A: APC |
20:2,0 мм |
01: 1.0+/-0.1m |
|
|
|
други |
2: SC |
30:2,0 мм |
други |
||
|
|
3: FC |
други |
|
|||
|
|
4: Други |
|
|
|
|
