Подробности за продукта

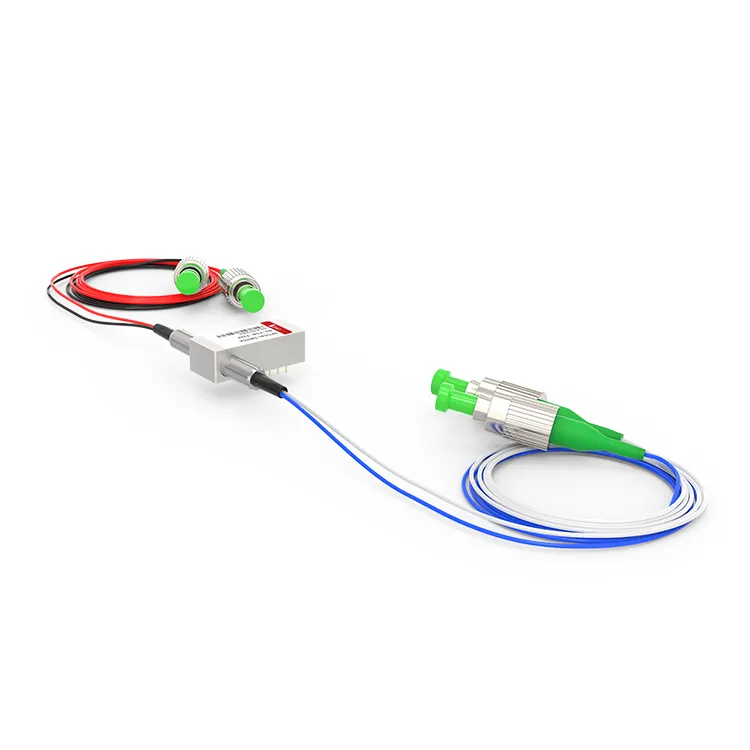

Оптико-механичният превключвател F2X2 работи чрез насочване или блокиране на входния оптичен сигнал за свързване на оптичния канал към изходното оптично влакно. Версията с фиксатор поддържа избрания оптичен път дори след премахване на сигнала на задвижването, докато версията без фиксатор по подразбиране е включена или изключена позиция, когато захранването се загуби. Механичният оптичен превключвател F2X2 може да се похвали със загуба на вмъкване от по-малко от 1.0dB и бързо време за реакция, което позволява превключване на оптични сигнали на ниво наносекунда, като по този начин отговаря на изискванията за високоскоростно предаване.
Популярни тагове: f2x2 опто механичен оптичен превключвател, Китай f2x2 опто механичен оптичен превключвател производители, доставчици, фабрика, Интензивна мрежа за честотна лента SFP+ приемо-предавател, DAC пробив кабел за Wi-Fi аудио устройство, DAC Breakout Cable за производство на аудио обектно производство, 50g телекомуникационен приемо -предавател, кабел за безпроблемно възпроизвеждане, кабел за паралелен трансфер на данни
Спецификации на продукта
|
Работна дължина на вълната |
1240~1680nm (SM) |
Вмъкната загуба |
По-малко или равно на 1.0dB |
|
Загуба, зависима от дължината на вълната |
По-малко или равно на 0.25dB |
Загуба, зависима от поляризация |
По-малко или равно на 0.05dB |
|
Температурно зависима загуба |
По-малко или равно на 0.20dB |
Загуба на връщане |
SM По-голямо или равно на 55dB |
|
Cross Talk |
SM По-голямо или равно на 70dB |
Време за превключване |
По-малко или равно на 8ms |
|
Повторяемост |
По-малко или равно на ±0.02dB |
Издръжливост |
По-голямо или равно на 107 пъти |
|
Работно напрежение |
3 или 5V |
Тип превключвател |
Без заключване/заключване |
|
Работна температура |
-20~+70 градуса |
Температура на съхранение |
-40~+85 градуса |
|
Оптична мощност |
По-малко или равно на 500mW |
Измерение |
27.0Д×12,5Ш×8,4В мм |
Пин конфигурации
|
Тип |
Оптичен маршрут |
Електрическо задвижване |
Сензор за състояние |
||||||
|
F2×2 |
ПИН 1 |
Пин 5 |
Пин 6 |
щифт 10 |
Фиксиране 2-3 |
Фиксиране 3-4 |
Фиксиране 7-8 |
Фиксиране 8-9 |
|
|
Заключване |
P1-P4,P2-P3 |
-- |
-- |
GND |
V＋ |
затвори |
Отворете |
Отворете |
затвори |
|
P1-P3,P2-P4 |
V＋ |
GND |
-- |
-- |
Отворете |
затвори |
затвори |
Отворете |
|
|
Незаключващ се |
P1-P4,P2-P3 |
-- |
-- |
-- |
-- |
затвори |
Отворете |
Отворете |
затвори |
|
P1-P3,P2-P4 |
V＋ |
-- |
-- |
GND |
Отворете |
затвори |
затвори |
Отворете |
|
Механични размери (единица: мм)
Оптичен маршрут
Информация за поръчка
|
RD-FSW |
-F2X2- |
-Дължина на вълната- |
-Тип превключвател- |
-Напрежение- |
-Тип влакна- |
-Пакет- |
-Дължина на влакното- |
-Съединител- |
|
|
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Специален＝0 |
Заключване＝1 Незаключващ＝2 МИНИ заключване＝3 MINI без заключване＝4 Специален＝0 |
3V=3 5V=5 Специален＝0 |
SM28=1 50/125=5 62.5/125=6 Специален＝0 |
Голи влакна=1 900um тръба=3 Специален＝0 |
0.25m=1 0.5m=2 1.0m=3 Специален＝0 |
Няма=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Дуплекс LC=8 Специален＝0 |
