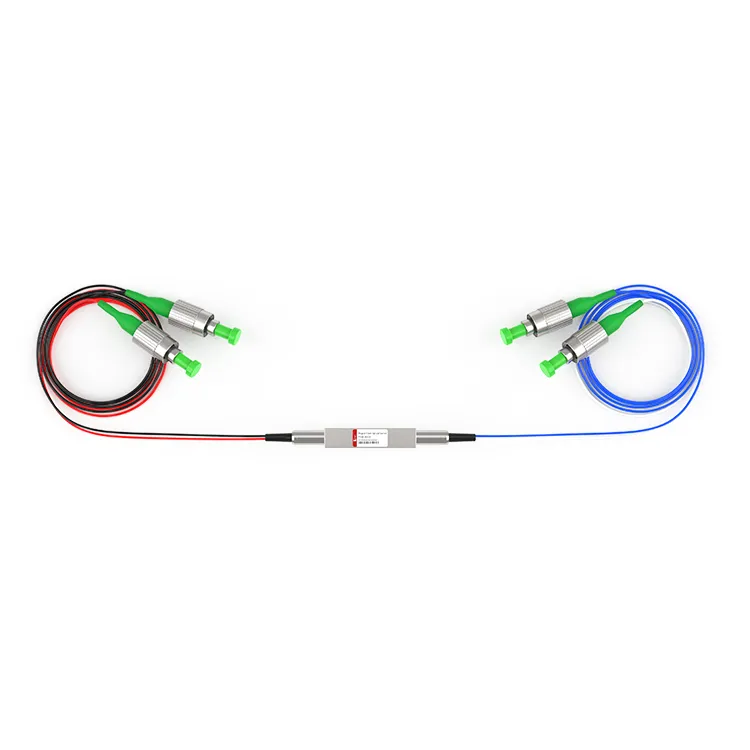

M2x2 Магнитооптичен превключвател

M2x2 Магнито-оптичен превключвател
Магнитно-оптичният превключвател M2X2 има немеханична конфигурация и се активира от електрически управляващи сигнали. Превключвателят има ниска загуба на вмъкване и по-малко от 1,2 dB, което гарантира качеството на предаване и стабилността на оптичния сигнал и подобрява производителността на оптичната комуникационна система.

Изпрати запитване

Описание

Технически параметри

информация за продукта

Магнито-оптичният превключвател се използва широко в космическото оборудване, системи за наблюдение и сензорни системи, с изключително стабилен режим на заключване и висока надеждност. D-NET е фабрика, специализирана в изследването и разработването, производството и продажбите на оптично комуникационно оборудване и устройства, които могат да предоставят OEM услуги, а магнитооптичните комутатори могат да поддържат персонализирано производство.

Популярни тагове: m2x2 магнитооптичен превключвател, Китай m2x2 магнитооптичен превключвател производители, доставчици, фабрика, Монитор на пробив кабел, Оптичен приемо -предавател за строителство, 25G телекомуникационен приемо -предавател, Оптичен приемо -предавател за оптимизация, Стандартен кабел за пробив, Обективи с фиксирана фокусна дължина

Спецификации на производителността

Параметри	Мерна единица	Спецификации
Диапазон на дължината на вълната	nm	1520 ~ 1580
Тестова дължина на вълната	nm	1550
Вмъкната загуба^{1, 2}	dB	По-малко или равно на 1,2
TDL	dB	По-малко или равно на 0.30
PDL	dB	По-малко или равно на 0.20
Загуба на връщане	dB	По-голямо или равно на 50
Кръстосани смущения	dB	Двупосочно По-голямо или равно на 20
Кръстосани смущения	dB	Еднопосочен По-голямо или равно на 35
Повторяемост	dB	По-малко или равно на ±0.01
Време за превключване	нас	По-малко или равно на 100
Продължителност на импулса	нас	По-голямо или равно на 200
Издръжливост	Цикли	По-голямо или равно на 10 милиарда
Тип превключвател	НА	Заключване
Работен ток	мА	По-малко или равно на 200
Максимална оптична мощност	mW	По-малко или равно на 500
Работна температура	степен	-5 ~ +70
Температура на съхранение	степен	-40 ~ +85
Измерение	мм	(L)34.0×(W)7.5×(H)7.5 ±0.2

Забележка
1. Тествайте при стайна температура и SOP.
2. С изключение на конектори, 0.2dB за една двойка конектори.

Механични размери (единица: мм)

Електрическо задвижване

Функционална диаграма

Информация за поръчка

FSW-M2x2-□-□-□-□-□-□-□

- □

Тип превключвател

Тип влакна

Волтаж

Дължина на вълната

тръбаТип

Фибри Дължина

Конектор

Б: Двупосочно

У: Еднопосочно

SM: SM, 9/125

Х: Други

2.5:

2.5V

5.0

5.0V

1550: 1550 nm

Х: Други

250: 250 um

900: 900 um

Х: Други

05: 0,5m±5cm

10: 1,0m±5cm

Х: Други

ОО: Никакъв

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

Х: Други

ЧЗВ

Въпрос: Каква е разликата между магнитооптичния превключвател M2X2 и другите оптични превключватели?

О: Магнитооптичният превключвател използва магнитно поле за регулиране на превключването на оптичния път и има различен принцип на работа и производителност от други видове оптични превключватели, като механичен превключвател или електрооптичен превключвател.

В: Магнитооптичният превключвател M2X2 поддържа ли многорежимна работа?

О: 2X2 магнитооптични превключватели обикновено поддържат многорежимна работа, подходящи за различни режими на изисквания за предаване на влакна, D-NET магнитооптични превключватели могат да поддържат персонализиране.
