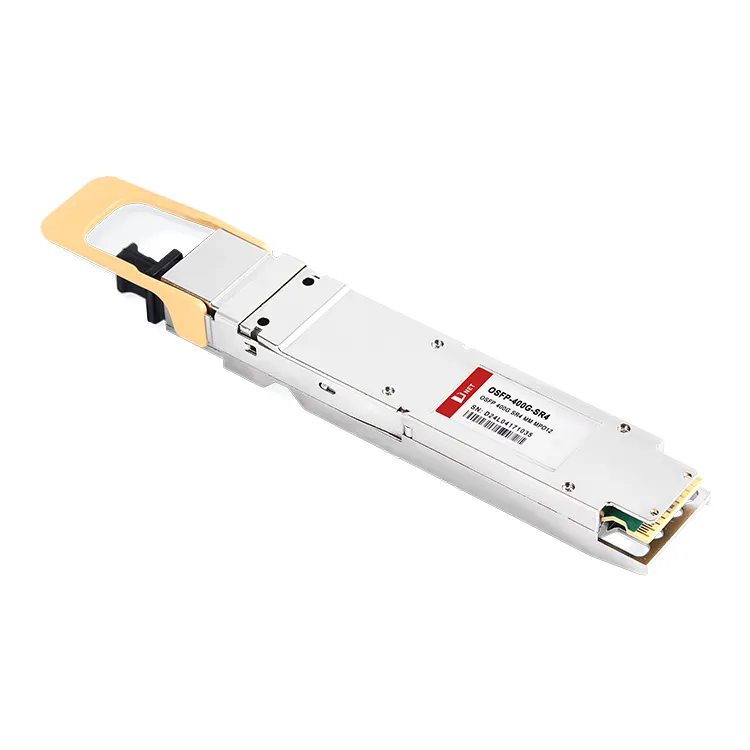

Характеристики на продукта
OSFP сериен оптичен Интерфейс
●4x100G PAM4 преработен 400GAUI-4 електрически интерфейс
● Активен оптичен кабел
● 4 канални VCSEL масиви и 4 канални PIN фотодетекторни масиви
●Максимална дължина на връзката от 60 м на OM3 или 100 м на OM4
Съвместим с OSFP MSA
● Hot Pluggable OSFP форм фактор
● Съвместим с OSFP Module Specification Rev 5.0
●Съвместим с CMIS 5.2
поддържа протокол
●Съвместим с IEEE 802.3db
●Съвместим с IEEE 802.3ck
ниско Консумация на енергия
●По-малко от 8 W в температурен диапазон от 0 до 70 градуса
Приложения
● 400GBASE-SR4 400G Ethernet
●Център за данни
Популярни тагове: 400g osfp sr4 mm mpo12 оптичен трансивър, Китай 400g osfp sr4 mm mpo12 оптичен трансивър производители, доставчици, фабрика, QSFP-40G-ZR4SFP-10G-DWDM-C21-80
Абсолютни максимални оценки
|
Параметър |
Символ |
Мин |
Макс |
Мерна единица |
|
Температура на съхранение |
Ц |
-40 |
85 |
.C |
|
Case Operating Tempeскорост |
Връх |
0 |
70 |
.C |
|
Относително Влажност (без кондензация) |
RH |
15 |
85 |
% |
|
Захранващо напрежение |
Vcc |
-0.5 |
3.6 |
V |
|
Праг на повреда на приемника, пер Лейн |
PRdmg |
5 |
dBm |
Препоръчителни условия на работа
|
Параметър |
Символ |
Мин |
Макс |
Мерна единица |
|
Оперативна температура на корпусаература |
Връх |
0 |
70 |
.C |
|
Относително Влажност (без кондензация) |
RH |
15 |
85 |
% |
|
Захранващо напрежение |
Vcc |
3.135 |
3.465 |
V |
|
Обща сума Консумация на енергия |
Настолен компютър |
- |
8 |
W |
|
Захранващ ток пер край |
2.55 |
A |
||
|
малко Оценете |
БР |
425 |
Gbps |
|
|
Включена дължина на влакното OM3 ФПП |
60 |
m |
||
|
Включена дължина на влакното OM4 ФПП |
100 |
m |
||
|
I2C Часовник Честота |
0 |
400 |
kHz |
Бележки:
1. При условие на работно захранващо напрежение 3,465 V и температура на корпуса от 70 градуса
Оптичен интерфейс на предавателя
|
Параметър |
Символ |
Мин |
Типично |
Макс |
Мерна единица |
|
|
Скорост на данни на лента |
д-р |
53.125 |
GBd |
|||
|
Формат на модулация |
PAM4 |
|||||
|
Централна дължина на вълната 1 |
λ |
840 |
860 |
868 |
nm |
|
|
RMS спектрална ширина |
σ |
0.6 |
nm |
|||
|
Средна стартова мощност, всяка лента |
Pavg |
-4.6 |
4 |
dBm |
||
|
Оптична мощност OMA, всяка лента, макс |
ПОМА |
3.5 |
dBm |
|||
|
OMAouter, всяка лента мин |
макс. (TECQ, TDECQ)<1.8 dB |
max [-2.6, max(TECQ,TECQ) –4.4] |
dBm |
|||
|
1,8 < макс (TECQ, TDECQ) < 4,4 dB |
||||||
|
Предавателно и дисперсионно затваряне на очите (TDECQ), всяка лента |
TDECQ |
4.4 |
dB |
|||
|
Затваряне на очите на предавателя за PAM4 (TECQ), всяка лента |
TECQ |
4.4 |
dB |
|||
|
Коефициент на изчезване |
спешна помощ |
2.5 |
dB |
|||
|
Излитане на мощността на предавателя, всяка лента |
2.3 |
dBm |
||||
|
Толерантност на загубата на оптично връщане |
ORLT |
14 |
dB |
|||
|
Оптична мощност за TX DISABLE |
-30 |
dBm |
||||
|
Ограден fluxb2 |
По-голямо или равно на 86% при 19 um По-малко или равно на 30% при 4,5 um |
|||||
Бележки:
1. Определя се според производителността на използвания лазер.
2. Измерено във влакно тип A1a.2 или тип A1a.3, или A1a.4, 50 um, в съответствие с IEC 61280-1-4
Оптичен интерфейс на приемника
|
Параметър |
Символ |
Мин |
Типично |
Макс |
Мерна единица |
|
|
Скорост на данни на лента |
БР |
53.125 |
Gbd |
|||
|
Формат на модулация |
PAM4 |
|||||
|
Централна дължина на вълната 1 |
λ |
842 |
885 |
948 |
nm |
|
|
Праг на повреда |
5 |
dBm |
||||
|
Средна приемна мощност, всяка лента |
-6.4 |
4 |
dBm |
|||
|
Получаване на захранване, всяка лента (OMAouter) |
dBm |
|||||
|
Отражение на приемника |
Rr |
dB |
||||
|
Чувствителност на приемника, всяка лента1 |
RS=макс. (-4.6, TECQ –6.4) |
dBm |
||||
|
Подчертана чувствителност на приемника, всяка лента |
-2 |
dBm |
||||
|
Rx LOS |
Твърди |
-15 |
dBm |
|||
|
Де-твърди |
-7.5 |
dBm |
||||
|
Хистерезис |
0.5 |
5 |
dB |
|||
Бележки:
1. Чувствителността на приемника е информативна и е определена за предавател със стойност TECQ. Измерена с тестов сигнал за съответствие при TP3 за BER=2.4E-4 Pre-FEC.
Информация за поръчка
|
Номер на частта |
Описание |
|
OSFP-400G-SR4 |
400G OSFP SR4,MPO12,100m, 850nm,MMF |
ЧЗВ
Въпрос: Какъв вид конектори използва 400G OSFP SR4?
В: Какви скорости на данни може да поддържа 400G OSFP SR4?
